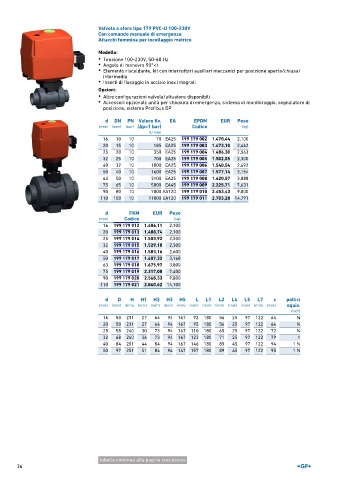

Page 38 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a sfera tipo 179 PVC-U 100-230V
Con comando manuale di emergenza
Attacchi femmina per incollaggio metrico

Modello:
• Tensione 100-230V, 50-60 Hz
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP

d DN PN Valore Kv. EA EPDM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 70 EA25 199 179 002 1.470,44 2,100
20 15 10 185 EA25 199 179 003 1.473,10 2,462
25 20 10 350 EA25 199 179 004 1.486,30 2,563
32 25 10 700 EA25 199 179 005 1.502,05 2,300
40 32 10 1000 EA25 199 179 006 1.540,54 2,692
50 40 10 1600 EA25 199 179 007 1.577,14 3,154
63 50 10 3100 EA25 199 179 008 1.620,57 3,888
75 65 10 5000 EA45 199 179 009 2.225,71 7,631
90 80 10 7000 EA120 199 179 010 2.453,43 9,800
110 100 10 11000 EA120 199 179 011 2.703,28 14,791

d FKM EUR Peso
(mm) Codice (kg)
16 199 179 012 1.486,11 2,100
20 199 179 013 1.488,74 2,100
25 199 179 014 1.503,92 2,200
32 199 179 015 1.529,18 2,300
40 199 179 016 1.583,16 2,600
50 199 179 017 1.607,32 3,168
63 199 179 018 1.675,97 3,800
75 199 179 019 2.317,08 7,400
90 199 179 020 2.568,33 9,800
110 199 179 021 2.840,62 14,100

d D H H1 H2 H3 H5 L L1 L2 L4 L5 L7 z pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 50 231 27 64 94 167 92 180 56 25 97 122 64 3 ∕8
20 50 231 27 64 94 167 95 180 56 25 97 122 64 1 ∕2
25 58 240 30 73 94 167 110 180 65 25 97 122 72 3 ∕4
32 68 240 36 73 94 167 123 180 71 25 97 122 79 1
40 84 251 44 84 94 167 146 180 85 45 97 122 94 1 ∕4
1
50 97 251 51 84 94 167 157 180 89 45 97 122 95 1 ∕2
1

tabella continua alla pagina successiva
36
