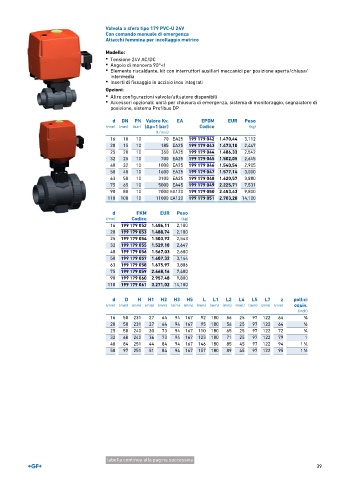

Page 41 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a sfera tipo 179 PVC-U 24V
Con comando manuale di emergenza
Attacchi femmina per incollaggio metrico

Modello:
• Tensione 24V AC/DC
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP

d DN PN Valore Kv. EA EPDM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 70 EA25 199 179 042 1.470,44 3,112
20 15 10 185 EA25 199 179 043 1.473,10 2,447
25 20 10 350 EA25 199 179 044 1.486,33 2,542
32 25 10 700 EA25 199 179 045 1.502,05 2,645
40 32 10 1000 EA25 199 179 046 1.540,54 2,905
50 40 10 1600 EA25 199 179 047 1.577,14 3,000
63 50 10 3100 EA25 199 179 048 1.620,57 3,880
75 65 10 5000 EA45 199 179 049 2.225,71 7,531
90 80 10 7000 EA120 199 179 050 2.453,43 9,800
110 100 10 11000 EA120 199 179 051 2.703,28 14,100

d FKM EUR Peso
(mm) Codice (kg)
16 199 179 052 1.486,11 2,100
20 199 179 053 1.488,74 2,100
25 199 179 054 1.503,92 2,543
32 199 179 055 1.529,18 2,647
40 199 179 056 1.567,03 2,600
50 199 179 057 1.607,32 3,144
63 199 179 058 1.675,97 3,886
75 199 179 059 2.668,16 7,400
90 199 179 060 2.957,48 9,800
110 199 179 061 3.271,02 14,100

d D H H1 H2 H3 H5 L L1 L2 L4 L5 L7 z pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 50 231 27 64 94 167 92 180 56 25 97 122 64 3 ∕8
20 50 231 27 64 94 167 95 180 56 25 97 122 64 1 ∕2
25 58 240 30 73 94 167 110 180 65 25 97 122 72 3 ∕4
32 68 240 36 73 94 167 123 180 71 25 97 122 79 1
40 84 251 44 84 94 167 146 180 85 45 97 122 94 1 ∕4
1
50 97 251 51 84 94 167 157 180 89 45 97 122 95 1 ∕2
1

tabella continua alla pagina successiva
