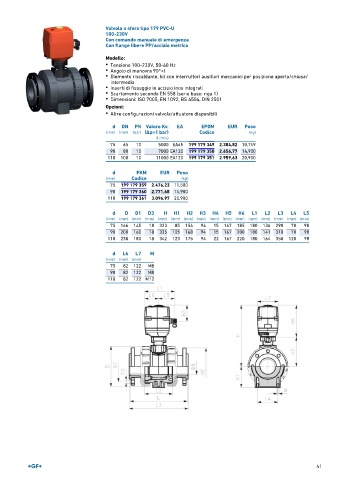

Page 43 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a sfera tipo 179 PVC-U
100-230V
Con comando manuale di emergenza
Con flange libere PP/acciaio metrico

Modello:
• Tensione 100-230V, 50-60 Hz
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Inserti di fissaggio in acciaio inox integrati
• Scartamento secondo EN 558 (serie base: riga 1)
• Dimensioni: ISO 7005, EN 1092, BS 4504, DIN 2501

Opzioni:
• Altre configurazioni valvola/attuatore disponibili

d DN PN Valore Kv. EA EPDM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 65 10 5000 EA45 199 179 349 2.384,82 10,749
90 80 10 7000 EA120 199 179 350 2.656,77 14,900
110 100 10 11000 EA120 199 179 351 2.959,63 20,900

d FKM EUR Peso
(mm) Codice (kg)
75 199 179 359 2.476,23 11,500
90 199 179 360 2.771,68 14,900
110 199 179 361 3.096,97 20,900

d D D1 D3 H H1 H2 H3 H4 H5 H6 L1 L2 L3 L4 L5
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
75 166 145 18 323 85 156 94 15 167 185 180 136 290 70 98
90 200 160 18 335 105 168 94 15 167 200 180 141 310 70 98
110 238 180 18 342 123 175 94 22 167 220 180 164 350 120 98

d L6 L7 M
(mm) (mm) (mm)
75 82 122 M8
90 82 122 M8
110 82 122 M12
