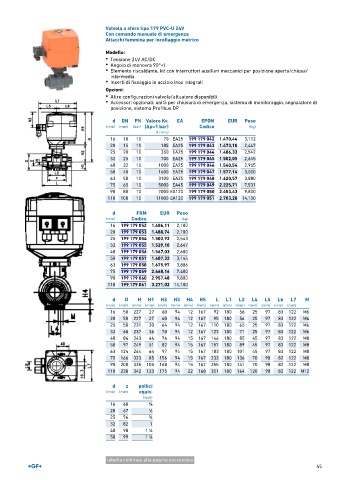

Valvola a sfera tipo 179 PVC-U 24V
Con comando manuale di emergenza
Attacchi femmina per incollaggio metrico

Modello:
• Tensione 24V AC/DC
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP

d DN PN Valore Kv. EA EPDM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 70 EA25 199 179 042 1.470,44 3,112
20 15 10 185 EA25 199 179 043 1.473,10 2,447
25 20 10 350 EA25 199 179 044 1.486,33 2,542
32 25 10 700 EA25 199 179 045 1.502,05 2,645
40 32 10 1000 EA25 199 179 046 1.540,54 2,905
50 40 10 1600 EA25 199 179 047 1.577,14 3,000
63 50 10 3100 EA25 199 179 048 1.620,57 3,880
75 65 10 5000 EA45 199 179 049 2.225,71 7,531
90 80 10 7000 EA120 199 179 050 2.453,43 9,800
110 100 10 11000 EA120 199 179 051 2.703,28 14,100

d FKM EUR Peso
(mm) Codice (kg)
16 199 179 052 1.486,11 2,100
20 199 179 053 1.488,74 2,100
25 199 179 054 1.503,92 2,543
32 199 179 055 1.529,18 2,647
40 199 179 056 1.567,03 2,600
50 199 179 057 1.607,32 3,144
63 199 179 058 1.675,97 3,886
75 199 179 059 2.668,16 7,400
90 199 179 060 2.957,48 9,800
110 199 179 061 3.271,02 14,100

d D H H1 H2 H3 H4 H5 L L1 L2 L4 L5 L6 L7 M
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 50 227 27 60 94 12 167 92 180 56 25 97 83 122 M6
20 50 227 27 60 94 12 167 95 180 56 25 97 83 122 M6
25 58 231 30 64 94 12 167 110 180 65 25 97 83 122 M6
32 68 237 36 70 94 12 167 123 180 71 25 97 83 122 M6
40 84 243 44 76 94 15 167 146 180 85 45 97 83 122 M8
50 97 249 51 82 94 15 167 157 180 89 45 97 83 122 M8
63 124 264 64 97 94 15 167 183 180 101 45 97 83 122 M8
75 166 323 85 156 94 15 167 233 180 136 70 98 82 122 M8
90 200 335 105 168 94 15 167 255 180 141 70 98 82 122 M8
110 238 342 123 175 94 22 168 301 180 164 120 98 82 122 M12

d z pollici
(mm) (mm) equiv.
(inch)
16 68 3 ∕8
20 67 1 ∕2
25 76 3 ∕4
32 82 1
40 98 1 ∕4
1
50 99 1 ∕2
1

tabella continua alla pagina successiva
