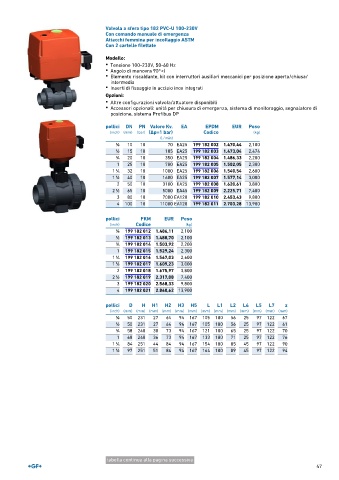

Page 49 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a sfera tipo 182 PVC-U 100-230V
Con comando manuale di emergenza
Attacchi femmina per incollaggio ASTM
Con 2 cartelle filettate

Modello:
• Tensione 100-230V, 50-60 Hz
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP

pollici DN PN Valore Kv. EA EPDM EUR Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 10 10 70 EA25 199 182 002 1.470,44 2,100
1 15 10 185 EA25 199 182 003 1.473,04 2,474
∕2
3 ∕4 20 10 350 EA25 199 182 004 1.486,33 2,200
1 25 10 700 EA25 199 182 005 1.502,05 2,300
1
1 ∕4 32 10 1000 EA25 199 182 006 1.540,54 2,600
1 40 10 1600 EA25 199 182 007 1.577,14 3,000
1 ∕2
2 50 10 3100 EA25 199 182 008 1.620,61 3,800
1 65 10 5000 EA45 199 182 009 2.225,71 7,400
2 ∕2
3 80 10 7000 EA120 199 182 010 2.453,43 9,800
4 100 10 11000 EA120 199 182 011 2.703,28 13,900
pollici FKM EUR Peso
(inch) Codice (kg)
3 199 182 012 1.486,11 2,100
∕8
1 ∕2 199 182 013 1.488,70 2,100
3 199 182 014 1.503,92 2,200
∕4
1 199 182 015 1.529,24 2,300
1 199 182 016 1.567,03
1 ∕4 2,600
1 199 182 017 1.609,23 3,000
1 ∕2
2 199 182 018 1.675,97 3,800
1 199 182 019 2.317,08 7,400
2 ∕2
3 199 182 020 2.568,33 9,800
4 199 182 021 2.840,62 13,900
pollici D H H1 H2 H3 H5 L L1 L2 L4 L5 L7 z
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
3 50 231 27 64 94 167 105 180 56 25 97 122 67
∕8
1 ∕2 50 231 27 64 94 167 105 180 56 25 97 122 61
3 58 240 30 73 94 167 121 180 65 25 97 122 70
∕4
1 68 240 36 73 94 167 133 180 71 25 97 122 76
1 84 251 44 84 94 167 154 180 85 45 97 122 90
1 ∕4
1
1 ∕2 97 251 51 84 94 167 164 180 89 45 97 122 94

tabella continua alla pagina successiva
