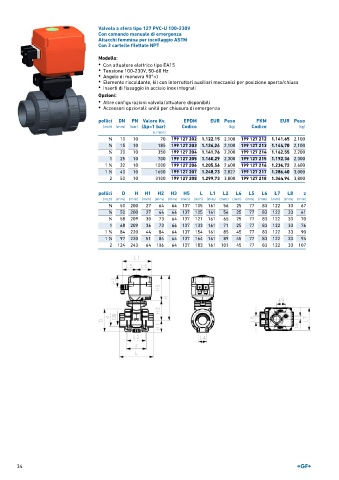

Valvola a sfera tipo 127 PVC-U 100-230V
Con comando manuale di emergenza
Attacchi femmina per incollaggio ASTM
Con 2 cartelle filettate NPT

Modello:
• Con attuatore elettrico tipo EA15
• Tensione 100-230V, 50-60 Hz
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza

pollici DN PN Valore Kv. EPDM EUR Peso FKM EUR Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg) Codice (kg)
(l ⁄ min)
3 ∕8 10 10 70 199 127 202 1.122,15 2,100 199 127 212 1.141,65 2,100
1 15 10 185 199 127 203 1.126,24 2,100 199 127 213 1.144,70 2,100
∕2
3 ∕4 20 10 350 199 127 204 1.141,76 2,200 199 127 214 1.162,55 2,200
1 25 10 700 199 127 205 1.160,29 2,300 199 127 215 1.192,36 2,300
1
1 ∕4 32 10 1000 199 127 206 1.205,56 2,600 199 127 216 1.236,72 2,600
1 40 10 1600 199 127 207 1.248,73 2,827 199 127 217 1.286,40 3,000
1 ∕2
2 50 10 3100 199 127 208 1.299,73 3,800 199 127 218 1.364,94 3,800
pollici D H H1 H2 H3 H5 L L1 L2 L4 L5 L6 L7 L8 z
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
3 ∕8 50 200 27 64 64 137 105 161 56 25 77 83 122 33 67
1 50 200 27 64 64 137 105 161 56 25 77 83 122 33 61
∕2
3 ∕4 58 209 30 73 64 137 121 161 65 25 77 83 122 33 70
1 68 209 36 73 64 137 133 161 71 25 77 83 122 33 76
1
1 ∕4 84 220 44 84 64 137 154 161 85 45 77 83 122 33 90
1 97 220 51 84 64 137 164 161 89 45 77 83 122 33 94
1 ∕2
2 124 243 64 106 64 137 183 161 101 45 77 83 122 33 107
