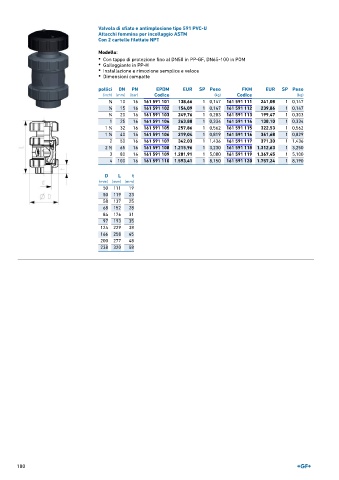

Page 182 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola di sfiato e antimplosione tipo 591 PVC-U
Attacchi femmina per incollaggio ASTM
Con 2 cartelle filettate NPT

Modello:
• Con tappo di protezione fino al DN50 in PP-GF, DN65-100 in POM
• Galleggiante in PP-H
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

pollici DN PN EPDM EUR SP Peso FKM EUR SP Peso
(inch) (mm) (bar) Codice (kg) Codice (kg)
3 10 16 161 591 101 138,66 1 0,147 161 591 111 241,08 1 0,147
∕8
1 ∕2 15 16 161 591 102 154,09 1 0,147 161 591 112 239,86 1 0,147
3 20 16 161 591 103 249,76 1 0,283 161 591 113 199,47 1 0,303
∕4
1 25 16 161 591 104 263,80 1 0,334 161 591 114 138,10 1 0,334
1 32 16 161 591 105 257,86 1 0,562 161 591 115 322,53 1 0,562
1 ∕4
1
1 ∕2 40 16 161 591 106 219,04 1 0,819 161 591 116 361,68 1 0,829
2 50 16 161 591 107 342,03 1 1,436 161 591 117 371,30 1 1,436
1 65 16 161 591 108 1.215,96 1 3,230 161 591 118 1.312,63 1 3,250
2 ∕2
3 80 16 161 591 109 1.281,91 1 5,080 161 591 119 1.367,45 1 5,100
4 100 16 161 591 110 1.593,41 1 8,150 161 591 120 1.757,24 1 8,190
D L t
(mm) (mm) (mm)
50 111 19
50 119 23
58 137 25
68 152 28
84 176 31
97 193 35
124 229 38
166 258 45
200 277 48
238 320 58

180
