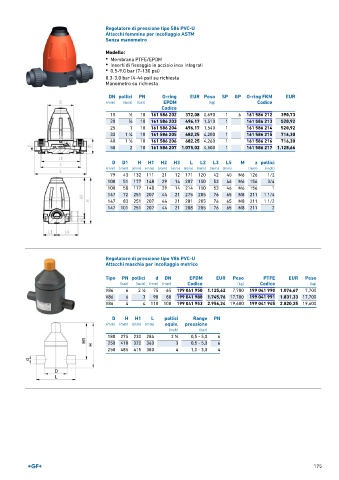

Page 177 - GEORGFISCHER - LISTINO 877 - FIDRA

Regolatore di pressione tipo 586 PVC-U
Attacchi femmina per incollaggio ASTM
Senza manometro

Modello:
• Membrana PTFE/EPDM
• Inserti di fissaggio in acciaio inox integrati
• 0.5-9.0 bar (7-130 psi)

0.3-3.0 bar (4-44 psi) su richiesta
Manometro su richiesta

DN pollici PN O-ring EUR Peso SP GP O-ring FKM EUR
(mm) (inch) (bar) EPDM (kg) Codice
Codice
15 1 ∕2 10 161 586 202 372,08 0,690 1 6 161 586 212 390,73
20 3 ∕4 10 161 586 203 496,17 1,510 1 161 586 213 520,92
25 1 10 161 586 204 496,17 1,540 1 161 586 214 520,92
32 1 ∕4 10 161 586 205 682,25 4,200 1 161 586 215 716,30
1
40 1 ∕2 10 161 586 206 682,25 4,260 1 161 586 216 716,30
1
50 2 10 161 586 207 1.075,02 4,500 1 161 586 217 1.128,66
D D1 H H1 H2 H3 L L2 L3 L5 M z pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
79 43 132 111 21 12 171 120 42 40 M6 126 1/2
100 51 177 148 29 14 207 150 53 46 M6 156 3/4
100 58 177 148 29 14 214 150 53 46 M6 156 1
147 72 251 207 44 21 275 205 76 65 M8 211 1 1/4
147 83 251 207 44 21 281 205 76 65 M8 211 1 1/2
147 101 251 207 44 21 288 205 76 65 M8 211 2

Regolatore di pressione tipo V86 PVC-U
Attacchi maschio per incollaggio metrico

Tipo PN pollici d DN EPDM EUR Peso PTFE EUR Peso
(bar) (inch) (mm) (mm) Codice (kg) Codice (kg)
V86 6 2 ∕2 75 65 199 041 950 1.125,62 7,700 199 041 990 1.074,67 7,700
1
V86 6 3 90 80 199 041 988 1.745,76 17,700 199 041 991 1.831,33 17,700
V86 4 4 110 100 199 041 953 2.956,24 19,600 199 041 945 2.820,25 19,600

D H H1 L pollici Range PN
(mm) (mm) (mm) (mm) equiv. pressione
(inch) (bar)
180 275 230 284 2 ∕2 0,5 ‐ 5,0 6
1
250 410 320 360 3 0,5 ‐ 5,0 6
250 485 415 380 4 1,0 ‐ 3,0 4

175
