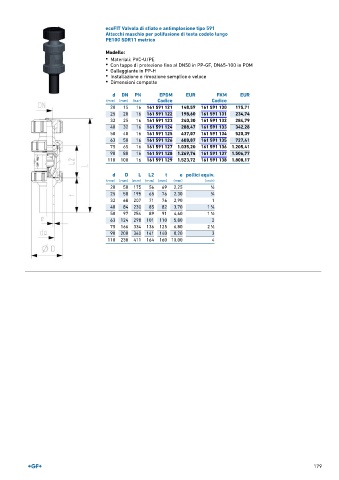

Page 181 - GEORGFISCHER - LISTINO 877 - FIDRA

ecoFIT Valvola di sfiato e antimplosione tipo 591
Attacchi maschio per polifusione di testa codolo lungo
PE100 SDR11 metrico

Modello:
• Materiali: PVC-U/PE
• Con tappo di protezione fino al DN50 in PP-GF, DN65-100 in POM
• Galleggiante in PP-H
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

d DN PN EPDM EUR FKM EUR
(mm) (mm) (bar) Codice Codice
20 15 16 161 591 121 148,59 161 591 130 175,71
25 20 16 161 591 122 198,60 161 591 131 234,74
32 25 16 161 591 123 240,30 161 591 132 284,79
40 32 16 161 591 124 288,47 161 591 133 342,28
50 40 16 161 591 125 437,07 161 591 134 520,39
63 50 16 161 591 126 608,87 161 591 135 727,41
75 65 16 161 591 127 1.035,20 161 591 136 1.205,41
90 80 16 161 591 128 1.269,74 161 591 137 1.506,77
110 100 16 161 591 129 1.523,72 161 591 138 1.808,17

d D L L2 t e pollici equiv.
(mm) (mm) (mm) (mm) (mm) (mm) (inch)
20 50 175 56 69 2,25 1 ∕2
25 58 195 65 76 2,30 3 ∕4
32 68 207 71 76 2,90 1
40 84 230 85 82 3,70 1 ∕4
1
50 97 254 89 91 4,60 1 ∕2
1
63 124 298 101 110 5,80 2
75 166 334 136 125 6,80 2 ∕2
1
90 200 360 141 140 8,20 3
110 238 411 164 160 10,00 4

179
