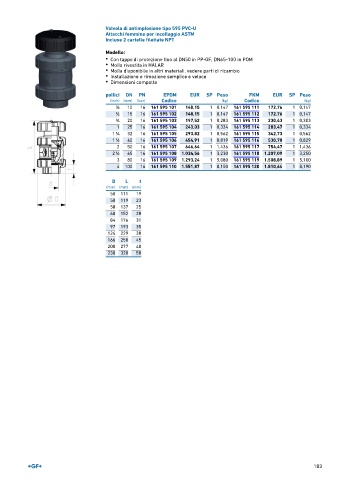

Page 185 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola di antimplosione tipo 595 PVC-U
Attacchi femmina per incollaggio ASTM
Incluse 2 cartelle filettate NPT

Modello:
• Con tappo di protezione fino al DN50 in PP-GF, DN65-100 in POM
• Molla rivestita in HALAR
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

pollici DN PN EPDM EUR SP Peso FKM EUR SP Peso
(inch) (mm) (bar) Codice (kg) Codice (kg)
3 10 16 161 595 101 148,15 1 0,147 161 595 111 172,76 1 0,147
∕8
1 ∕2 15 16 161 595 102 148,15 1 0,147 161 595 112 172,76 1 0,147
3 20 16 161 595 103 197,52 1 0,283 161 595 113 230,43 1 0,303
∕4
1 25 16 161 595 104 243,03 1 0,334 161 595 114 283,47 1 0,334
1 32 16 161 595 105 293,82 1 0,562 161 595 115 342,73 1 0,562
1 ∕4
1
1 ∕2 40 16 161 595 106 454,91 1 0,819 161 595 116 530,70 1 0,829
2 50 16 161 595 107 646,64 1 1,436 161 595 117 754,47 1 1,436
1 65 16 161 595 108 1.034,56 1 3,230 161 595 118 1.207,09 1 3,250
2 ∕2
3 80 16 161 595 109 1.293,24 1 5,080 161 595 119 1.508,89 1 5,100
4 100 16 161 595 110 1.551,87 1 8,150 161 595 120 1.810,64 1 8,190
D L t
(mm) (mm) (mm)
50 111 19
50 119 23
58 137 25
68 152 28
84 176 31
97 193 35
124 229 38
166 258 45
200 277 48
238 320 58

183
