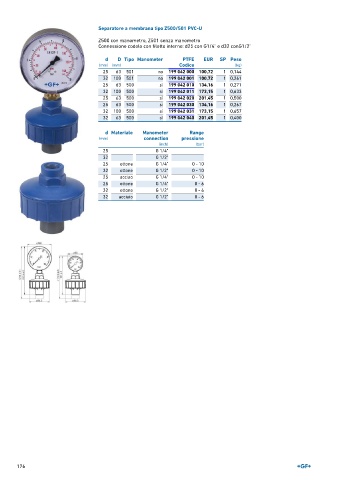

Separatore a membrana tipo Z500/501 PVC-U
Z500 con manometro, Z501 senza manometro
Connessione codolo con filetto interno: d25 con G1/4" e d32 conG1/2"

d D Tipo Manometer PTFE EUR SP Peso
(mm) (mm) Codice (kg)
25 63 501 no 199 042 000 100,72 1 0,144
32 100 501 no 199 042 001 100,72 1 0,261
25 63 500 sì 199 042 010 134,16 1 0,271
32 100 500 sì 199 042 011 173,15 1 0,633
25 63 500 sì 199 042 020 201,45 1 0,500
25 63 500 sì 199 042 030 134,16 1 0,267
32 100 500 sì 199 042 031 173,15 1 0,657
32 63 500 sì 199 042 040 201,45 1 0,400

d Materiale Manometer Range
(mm) connection pressione
(inch) (bar)
25 G 1/4"
32 G 1/2"
25 ottone G 1/4" 0 - 10
32 ottone G 1/2" 0 - 10
25 acciao G 1/4" 0 - 10
25 ottone G 1/4" 0 - 6
32 ottone G 1/2" 0 - 6
32 acciaio G 1/2" 0 - 6
