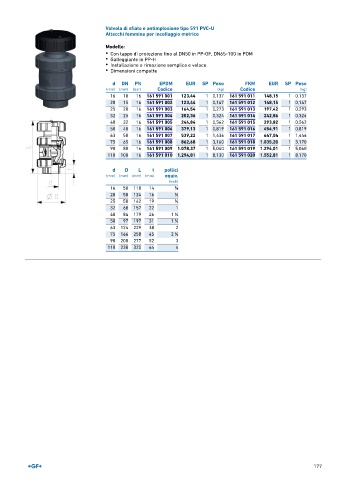

Page 179 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola di sfiato e antimplosione tipo 591 PVC-U
Attacchi femmina per incollaggio metrico

Modello:
• Con tappo di protezione fino al DN50 in PP-GF, DN65-100 in POM
• Galleggiante in PP-H
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

d DN PN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (mm) (bar) Codice (kg) Codice (kg)
16 10 16 161 591 001 123,44 1 0,137 161 591 011 148,15 1 0,137
20 15 16 161 591 002 123,44 1 0,147 161 591 012 148,15 1 0,147
25 20 16 161 591 003 164,54 1 0,273 161 591 013 197,42 1 0,293
32 25 16 161 591 004 202,36 1 0,324 161 591 014 242,86 1 0,324
40 32 16 161 591 005 244,84 1 0,562 161 591 015 293,82 1 0,562
50 40 16 161 591 006 379,13 1 0,819 161 591 016 454,91 1 0,819
63 50 16 161 591 007 539,22 1 1,436 161 591 017 647,04 1 1,446
75 65 16 161 591 008 862,68 1 3,160 161 591 018 1.035,20 1 3,170
90 80 16 161 591 009 1.078,37 1 5,040 161 591 019 1.294,01 1 5,060
110 100 16 161 591 010 1.294,01 1 8,130 161 591 020 1.552,81 1 8,170

d D L t pollici
(mm) (mm) (mm) (mm) equiv.
(inch)
16 50 118 14 3 ∕8
20 50 124 16 1 ∕2
25 58 142 19 3 ∕4
32 68 157 22 1
40 84 179 26 1 ∕4
1
50 97 197 31 1 ∕2
1
63 124 229 38 2
75 166 258 45 2 ∕2
1
90 200 277 52 3
110 238 320 64 4

177
