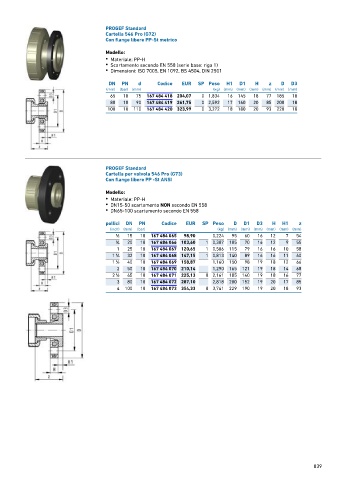

Page 839 - GEORGFISCHER - LISTINO 876 - FIDRA

PROGEF Standard
Cartella 546 Pro (G72)
Con flange libere PP-St metrico

Modello:
• Materiale: PP-H
• Scartamento secondo EN 558 (serie base: riga 1)
• Dimensioni: ISO 7005, EN 1092, BS 4504, DIN 2501

DN PN d Codice EUR SP Peso H1 D1 H z D D3
(mm) (bar) (mm) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
65 10 75 167 484 418 204,07 0 1,834 16 145 18 77 185 18
80 10 90 167 484 419 261,75 0 2,592 17 160 20 85 200 18
100 10 110 167 484 420 323,99 0 3,272 18 180 20 93 220 18

PROGEF Standard
Cartella per valvola 546 Pro (G73)
Con flange libere PP -St ANSI

Modello:
• Materiale: PP-H
• DN15-50 scartamento NON secondo EN 558
• DN65-100 scartamento secondo EN 558

pollici DN PN Codice EUR SP Peso D D1 D3 H H1 z
(inch) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
1 167 484 065 98,90
∕2 15 10 0,224 95 60 16 12 7 54
3 20 10 167 484 066 103,60 1 0,307 105 70 16 12 9 55
∕4
1 25 10 167 484 067 120,65 1 0,506 115 79 16 16 10 58
1 32 10 167 484 068 147,15 1 0,813 140 89 16 16 11 60
1 ∕4
1
1 ∕2 40 10 167 484 069 158,87 1,160 150 98 19 18 12 66
2 50 10 167 484 070 210,14 1,290 165 121 19 18 14 68
1
2 ∕2 65 10 167 484 071 225,13 0 2,161 185 140 19 18 16 77
3 80 10 167 484 072 287,10 2,818 200 152 19 20 17 85
4 100 10 167 484 073 354,33 0 3,741 229 190 19 20 18 93

839
