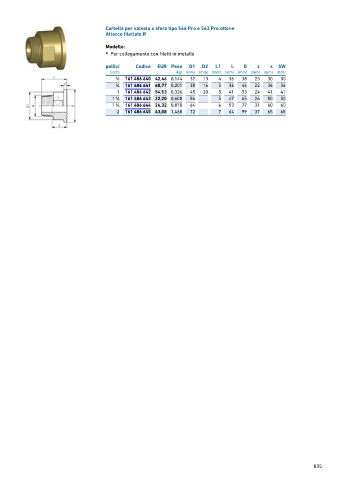

Page 835 - GEORGFISCHER - LISTINO 876 - FIDRA

Cartella per valvola a sfera tipo 546 Pro e 543 Pro ottone
Attacco filettato R

Modello:
• Per collegamento con filetti in metallo

pollici Codice EUR Peso D1 D2 L1 L D z s SW
(inch) (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
1 161 486 640 42,46 0,144 32 13 4 36 38 23 30 30
∕2
3 ∕4 161 486 641 48,77 0,201 38 16 5 36 44 22 36 36
1 161 486 642 54,53 0,326 45 20 5 41 53 24 41 41
1
1 ∕4 161 486 643 22,20 0,600 56 5 47 65 26 50 50
1 161 486 644 24,32 0,870 64 6 53 77 31 60 60
1 ∕2
2 161 486 645 43,08 1,460 72 7 64 99 37 65 65
