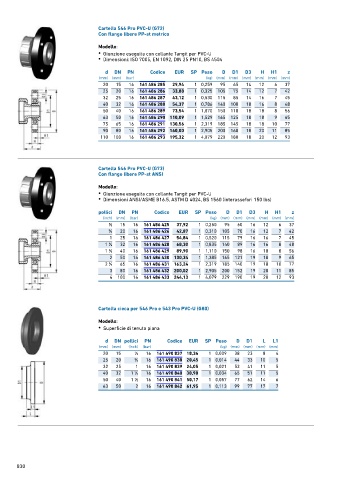

Page 830 - GEORGFISCHER - LISTINO 876 - FIDRA
P. 830
Cartella 546 Pro PVC-U (G72)
Con flange libere PP-st metrico
Modello:
• Giunzione eseguita con collante Tangit per PVC-U
• Dimensioni: ISO 7005, EN 1092, DIN 25 PN10, BS 4504
d DN PN Codice EUR SP Peso D D1 D3 H H1 z
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
20 15 16 161 486 285 29,94 1 0,259 95 65 14 12 6 37
25 20 16 161 486 286 33,88 1 0,325 105 75 14 12 7 42
32 25 16 161 486 287 43,12 1 0,530 115 85 14 16 7 45
40 32 16 161 486 288 54,37 1 0,786 140 100 18 16 8 48
50 40 16 161 486 289 73,54 1 1,070 150 110 18 18 8 56
63 50 16 161 486 290 110,09 1 1,529 165 125 18 18 9 65
75 65 16 161 486 291 130,56 1 2,319 185 145 18 18 10 77
90 80 16 161 486 292 160,00 1 2,905 200 160 18 20 11 85
110 100 16 161 486 293 195,32 1 4,079 220 180 18 20 12 93
Cartella 546 Pro PVC-U (G73)
Con flange libere PP-st ANSI
Modello:
• Giunzione eseguita con collante Tangit per PVC-U
• Dimensioni ANSI/ASME B16.5, ASTM D 4024, BS 1560 (interassefori 150 lbs)
pollici DN PN Codice EUR SP Peso D D1 D3 H H1 z
(inch) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
1 15 16 161 486 425 37,92 1 0,250 95 60 16 12 6 37
∕2
3 161 486 426 42,87
∕4 20 16 1 0,310 105 70 16 12 7 42
1 25 16 161 486 427 54,84 1 0,520 115 79 16 16 7 45
1
1 ∕4 32 16 161 486 428 68,30 1 0,835 140 89 16 16 8 48
1 40 16 161 486 429 89,90 1 1,110 150 98 16 18 8 56
1 ∕2
2 50 16 161 486 430 130,34 1 1,385 165 121 19 18 9 65
1 65 16 161 486 431 163,24 1 2,319 185 140 19 18 10 77
2 ∕2
3 80 16 161 486 432 200,02 1 2,905 200 152 19 20 11 85
4 100 16 161 486 433 244,13 1 4,079 229 190 19 20 12 93
Cartella cieca per 546 Pro e 543 Pro PVC-U (G80)
Modello:
• Superficie di tenuta piana
d DN pollici PN Codice EUR SP Peso D D1 L L1
(mm) (mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm)
20 15 1 ∕2 16 161 490 837 18,34 1 0,009 38 23 8 4
25 20 3 ∕4 16 161 490 838 20,45 1 0,014 44 33 10 5
32 25 1 16 161 490 839 24,05 1 0,021 53 41 11 5
40 32 1 ∕4 16 161 490 840 30,98 1 0,034 65 51 11 5
1
50 40 1 ∕2 16 161 490 841 50,17 1 0,057 77 62 14 6
1
63 50 2 16 161 490 842 61,95 1 0,113 99 77 17 7
830
