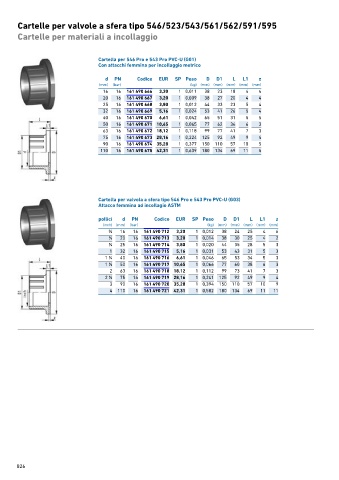

Page 826 - GEORGFISCHER - LISTINO 876 - FIDRA

Cartelle per valvole a sfera tipo 546/523/543/561/562/591/595

Cartelle per materiali a incollaggio

Cartella per 546 Pro e 543 Pro PVC-U (G01)
Con attacchi femmina per incollaggio metrico

d PN Codice EUR SP Peso D D1 L L1 z
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
16 16 161 490 666 3,20 1 0,011 38 23 18 4 4
20 16 161 490 667 3,20 1 0,009 38 27 20 4 4
25 16 161 490 668 3,80 1 0,012 44 33 23 5 4
32 16 161 490 669 5,16 1 0,024 53 41 26 5 4
40 16 161 490 670 6,61 1 0,042 65 51 31 5 5
50 16 161 490 671 10,65 1 0,065 77 62 34 6 3
63 16 161 490 672 18,12 1 0,118 99 77 41 7 3
75 16 161 490 673 28,16 1 0,224 125 92 49 9 4
90 16 161 490 674 35,28 1 0,377 150 110 57 10 5
110 16 161 490 675 42,31 1 0,639 180 134 69 11 5

Cartella per valvola a sfera tipo 546 Pro e 543 Pro PVC-U (G03)
Attacco femmina ad incollagio ASTM

pollici d PN Codice EUR SP Peso D D1 L L1 z
(inch) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
3 16 16 161 490 712 3,20 1 0,012 38 24 25 4 6
∕8
1 161 490 713 3,20
∕2 20 16 1 0,014 38 30 25 4 2
3 25 16 161 490 714 3,80 1 0,020 44 35 28 5 3
∕4
1 32 16 161 490 715 5,16 1 0,031 53 43 31 5 3
1 40 16 161 490 716 6,61 1 0,046 65 53 34 5 3
1 ∕4
1
1 ∕2 50 16 161 490 717 10,65 1 0,066 77 60 38 6 3
2 63 16 161 490 718 18,12 1 0,112 99 73 41 7 3
1
2 ∕2 75 16 161 490 719 28,16 1 0,241 125 92 49 9 4
3 90 16 161 490 720 35,28 1 0,394 150 110 57 10 9
4 110 16 161 490 721 42,31 1 0,582 180 134 69 11 11

826
