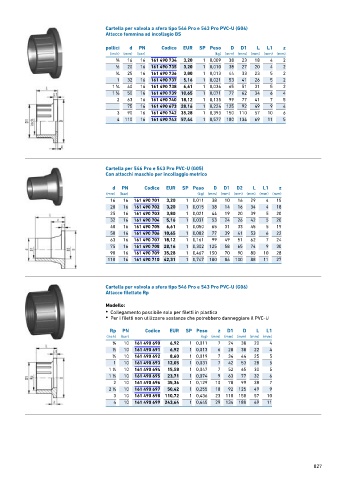

Page 827 - GEORGFISCHER - LISTINO 876 - FIDRA

Cartella per valvola a sfera tipo 546 Pro e 543 Pro PVC-U (G04)
Attacco femmina ad incollagio BS

pollici d PN Codice EUR SP Peso D D1 L L1 z
(inch) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
3 ∕8 16 16 161 490 734 3,20 1 0,009 38 23 18 4 2
1 20 16 161 490 735 3,20 1 0,010 38 27 20 4 2
∕2
3 ∕4 25 16 161 490 736 3,80 1 0,013 44 33 23 5 2
1 32 16 161 490 737 5,16 1 0,021 53 41 26 5 2
1
1 ∕4 40 16 161 490 738 6,61 1 0,036 65 51 31 5 2
1 50 16 161 490 739 10,65 1 0,071 77 62 34 6 4
1 ∕2
2 63 16 161 490 740 18,12 1 0,135 99 77 41 7 5
75 16 161 490 673 28,16 1 0,224 125 92 49 9 4
3 90 16 161 490 742 35,28 1 0,393 150 110 57 10 6
4 110 16 161 490 743 57,44 1 0,577 180 134 69 11 5

Cartella per 546 Pro e 543 Pro PVC-U (G05)
Con attacchi maschio per incollaggio metrico
d PN Codice EUR SP Peso D D1 D2 L L1 z
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
16 16 161 490 701 3,20 1 0,011 38 10 16 29 4 15
20 16 161 490 702 3,20 1 0,015 38 14 16 34 4 18
25 16 161 490 703 3,80 1 0,021 44 19 20 39 5 20
32 16 161 490 704 5,16 1 0,031 53 24 26 42 5 20
40 16 161 490 705 6,61 1 0,050 65 31 33 45 5 19
50 16 161 490 706 10,65 1 0,082 77 39 41 53 6 22
63 16 161 490 707 18,12 1 0,161 99 49 51 62 7 24
75 16 161 490 708 28,16 1 0,302 125 58 65 74 9 30
90 16 161 490 709 35,28 1 0,467 150 70 90 80 10 28
110 16 161 490 710 42,31 1 0,747 180 86 100 88 11 27

Cartella per valvola a sfera tipo 546 Pro e 543 Pro PVC-U (G06)
Attacco filettato Rp
Modello:
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

Rp PN Codice EUR SP Peso z D1 D L L1
(inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
3 ∕8 10 161 490 690 6,92 1 0,011 7 24 38 20 4
1 10 161 490 691 6,92 1 0,013 6 28 38 22 4
∕2
3 ∕4 10 161 490 692 8,60 1 0,019 7 34 44 25 5
1 10 161 490 693 12,05 1 0,031 7 42 53 28 5
1
1 ∕4 10 161 490 694 15,58 1 0,047 7 52 65 30 5
1 10 161 490 695 23,71 1 0,074 9 63 77 32 6
1 ∕2
2 10 161 490 696 35,36 1 0,129 10 78 99 38 7
1 10 161 490 697 50,42 1 0,255 18 92 125 49 9
2 ∕2
3 10 161 490 698 110,72 1 0,436 23 110 150 57 10
4 10 161 490 699 243,64 1 0,645 29 134 180 69 11

827
