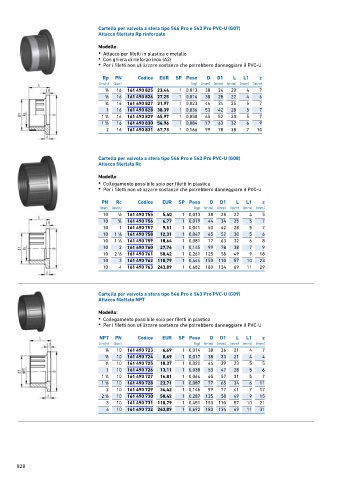

Page 828 - GEORGFISCHER - LISTINO 876 - FIDRA

Cartella per valvola a sfera tipo 546 Pro e 543 Pro PVC-U (G07)
Attacco filettato Rp rinforzato

Modello:
• Attacco per filetti in plastica o metallo
• Con ghiera di rinforzo inox (A2)
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

Rp PN Codice EUR SP Peso D D1 L L1 z
(inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
3 16 161 490 825 23,44 1 0,013 38 24 20 4 7
∕8
1 ∕2 16 161 490 826 27,25 1 0,016 38 28 22 4 6
3 16 161 490 827 31,97 1 0,023 44 34 25 5 7
∕4
1 16 161 490 828 38,39 1 0,036 53 42 28 5 7
1 16 161 490 829 45,97 1 0,058 65 52 30 5 7
1 ∕4
1
1 ∕2 16 161 490 830 54,96 1 0,084 77 63 32 6 9
2 16 161 490 831 67,73 1 0,166 99 78 38 7 10

Cartella per valvola a sfera tipo 546 Pro e 543 Pro PVC-U (G08)
Attacco filettato Rc

Modello:
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

PN Rc Codice EUR SP Peso D D1 L L1 z
(bar) (inch) (kg) (mm) (mm) (mm) (mm) (mm)
10 1 ∕2 161 490 755 5,40 1 0,013 38 28 22 4 5
10 3 ∕4 161 490 756 6,77 1 0,019 44 34 25 5 7
10 1 161 490 757 9,51 1 0,041 53 42 28 5 7
10 1 ∕4 161 490 758 12,31 1 0,047 65 52 30 5 6
1
10 1 ∕2 161 490 759 18,64 1 0,081 77 63 32 6 8
1
10 2 161 490 760 27,76 1 0,145 99 78 38 7 9
10 2 ∕2 161 490 761 50,42 1 0,261 125 58 49 9 18
1
10 3 161 490 762 110,79 1 0,444 150 110 57 10 23
10 4 161 490 763 243,89 1 0,682 180 134 69 11 29

Cartella per valvola a sfera tipo 546 Pro e 543 Pro PVC-U (G09)
Attacco filettato NPT

Modello:
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

NPT PN Codice EUR SP Peso D D1 L L1 z
(inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
3 10 161 490 723 6,69 1 0,014 38 26 21 4 7
∕8
1 ∕2 10 161 490 724 8,69 1 0,017 38 33 21 4 4
3 10 161 490 725 10,37 1 0,020 44 39 23 5 5
∕4
1 10 161 490 726 13,11 1 0,038 53 47 28 5 6
1 10 161 490 727 16,81 1 0,064 65 57 31 5 7
1 ∕4
1
1 ∕2 10 161 490 728 23,71 1 0,087 77 65 34 6 11
2 10 161 490 729 34,42 1 0,146 99 77 41 7 17
1
2 ∕2 10 161 490 730 50,42 1 0,287 125 58 49 9 15
3 10 161 490 731 110,79 1 0,451 150 110 57 10 21
4 10 161 490 732 243,89 1 0,692 180 134 69 11 31

828
