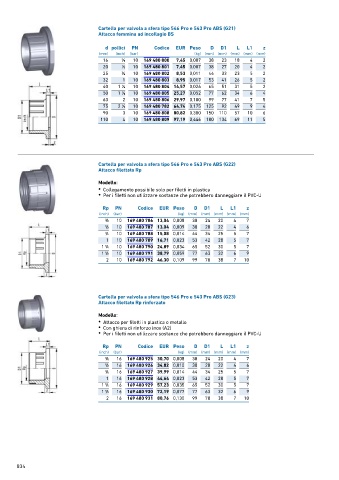

Page 834 - GEORGFISCHER - LISTINO 876 - FIDRA

Cartella per valvola a sfera tipo 546 Pro e 543 Pro ABS (G21)
Attacco femmina ad incollagio BS

d pollici PN Codice EUR Peso D D1 L L1 z
(mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
16 3 ∕8 10 169 480 800 7,45 0,007 38 23 18 4 2
20 1 ∕2 10 169 480 801 7,45 0,007 38 27 20 4 2
25 3 ∕4 10 169 480 802 8,53 0,011 44 33 23 5 2
32 1 10 169 480 803 8,95 0,017 53 41 26 5 2
40 1 ∕4 10 169 480 804 14,57 0,026 65 51 31 5 2
1
50 1 ∕2 10 169 480 805 25,27 0,052 77 62 34 6 4
1
63 2 10 169 480 806 29,97 0,100 99 77 41 7 5
75 2 ∕2 10 169 480 782 64,74 0,175 125 92 49 9 4
1
90 3 10 169 480 808 80,82 0,300 150 110 57 10 6
110 4 10 169 480 809 97,19 0,446 180 134 69 11 5

Cartella per valvola a sfera tipo 546 Pro e 543 Pro ABS (G22)
Attacco filettato Rp
Modello:
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

Rp PN Codice EUR Peso D D1 L L1 z
(inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
3 ∕8 10 169 480 786 13,04 0,008 38 24 20 4 7
1 10 169 480 787 13,04 0,009 38 28 22 4 6
∕2
3 ∕4 10 169 480 788 15,08 0,014 44 34 25 5 7
1 10 169 480 789 16,71 0,023 53 42 28 5 7
1
1 ∕4 10 169 480 790 24,89 0,034 65 52 30 5 7
1 10 169 480 791 38,79 0,059 77 63 32 6 9
1 ∕2
2 10 169 480 792 46,30 0,109 99 78 38 7 10

Cartella per valvola a sfera tipo 546 Pro e 543 Pro ABS (G23)
Attacco filettato Rp rinforzato
Modello:
• Attacco per filetti in plastica o metallo
• Con ghiera di rinforzo inox (A2)
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

Rp PN Codice EUR Peso D D1 L L1 z
(inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
3 16 169 480 925 30,70 0,008 38 24 20 4 7
∕8
1 ∕2 16 169 480 926 34,82 0,010 38 28 22 4 6
3 16 169 480 927 39,99 0,014 44 34 25 5 7
∕4
1 16 169 480 928 44,64 0,023 53 42 28 5 7
1 16 169 480 929 57,23 0,035 65 52 30 5 7
1 ∕4
1
1 ∕2 16 169 480 930 72,19 0,077 77 63 32 6 9
2 16 169 480 931 80,76 0,130 99 78 38 7 10

834
