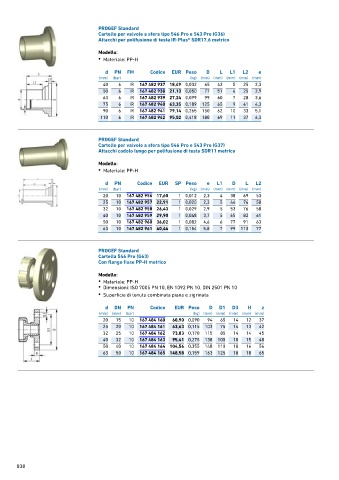

Page 838 - GEORGFISCHER - LISTINO 876 - FIDRA
P. 838
PROGEF Standard
Cartelle per valvole a sfera tipo 546 Pro e 543 Pro (G36)
Attacchi per polifusione di testa IR-Plus® SDR17.6 metrico
Modello:
• Materiale: PP-H
d PN FM Codice EUR Peso D L L1 L2 e
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
40 6 IR 167 482 937 18,49 0,032 65 43 5 25 2,3
50 6 IR 167 482 938 21,13 0,050 77 51 6 25 2,9
63 6 IR 167 482 939 27,24 0,099 99 60 7 28 3,6
75 6 IR 167 482 940 63,35 0,189 125 65 9 41 4,3
90 6 IR 167 482 941 79,14 0,265 150 62 10 33 5,1
110 6 IR 167 482 942 95,02 0,418 180 69 11 37 6,3
PROGEF Standard
Cartelle per valvole a sfera tipo 546 Pro e 543 Pro (G37)
Attacchi codolo lungo per polifusione di testa SDR11 metrico
Modello:
• Materiale: PP-H
d PN Codice EUR SP Peso e L1 D L L2
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
20 10 167 482 956 17,60 1 0,012 2,3 4 38 69 53
25 10 167 482 957 22,91 1 0,020 2,3 5 44 76 58
32 10 167 482 958 26,43 1 0,029 2,9 5 53 76 58
40 10 167 482 959 29,90 1 0,048 3,7 5 65 82 61
50 10 167 482 960 36,02 1 0,082 4,6 6 77 91 63
63 10 167 482 961 40,44 1 0,154 5,8 7 99 110 77
PROGEF Standard
Cartella 546 Pro (G63)
Con flange fisse PP-H metrico
Modello:
• Materiale: PP-H
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10
• Superficie di tenuta combinata piana e zigrinata
d DN PN Codice EUR Peso D D1 D3 H z
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
20 15 10 167 484 160 60,90 0,090 94 65 14 12 37
25 20 10 167 484 161 63,63 0,115 103 75 14 13 42
32 25 10 167 484 162 73,83 0,170 115 85 14 14 45
40 32 10 167 484 163 95,41 0,275 138 100 18 15 48
50 40 10 167 484 164 104,56 0,355 148 110 18 16 56
63 50 10 167 484 165 148,58 0,159 163 125 18 18 65
838
