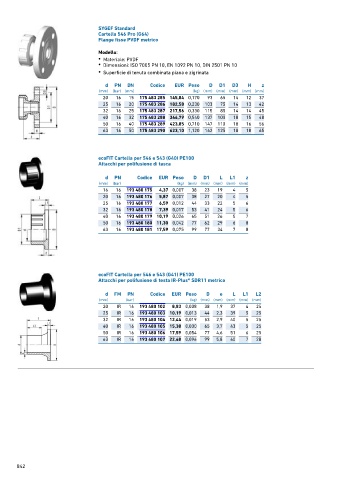

Page 842 - GEORGFISCHER - LISTINO 876 - FIDRA
P. 842
SYGEF Standard
Cartella 546 Pro (G64)
Flange fisse PVDF metrico
Modello:
• Materiale: PVDF
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10
• Superficie di tenuta combinata piana e zigrinata
d PN DN Codice EUR Peso D D1 D3 H z
(mm) (bar) (mm) (kg) (mm) (mm) (mm) (mm) (mm)
20 16 15 175 483 285 145,84 0,170 93 65 14 12 37
25 16 20 175 483 286 182,58 0,230 103 75 14 13 42
32 16 25 175 483 287 217,56 0,330 115 85 14 14 45
40 16 32 175 483 288 346,79 0,540 137 100 18 15 48
50 16 40 175 483 289 423,85 0,710 147 110 18 16 56
63 16 50 175 483 290 623,10 1,120 162 125 18 18 65
ecoFIT Cartella per 546 e 543 (G40) PE100
Attacchi per polifusione di tasca
d PN Codice EUR Peso D D1 L L1 z
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
16 16 193 480 175 4,37 0,007 38 23 19 4 5
20 16 193 480 176 5,87 0,007 38 27 20 4 5
25 16 193 480 177 6,59 0,012 44 33 22 5 6
32 16 193 480 178 7,39 0,017 53 41 24 5 6
40 16 193 480 179 10,19 0,026 65 51 26 5 7
50 16 193 480 180 11,30 0,042 77 62 29 6 8
63 16 193 480 181 17,59 0,075 99 77 34 7 8
ecoFIT Cartella per 546 e 543 (G41) PE100
Attacchi per polifusione di testa IR-Plus® SDR11 metrico
d FM PN Codice EUR Peso D e L L1 L2
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
20 IR 16 193 480 102 8,83 0,008 38 1,9 37 4 25
25 IR 16 193 480 103 10,19 0,013 44 2,3 39 5 25
32 IR 16 193 480 104 12,44 0,019 53 2,9 40 5 25
40 IR 16 193 480 105 15,38 0,030 65 3,7 43 5 25
50 IR 16 193 480 106 17,59 0,054 77 4,6 51 6 25
63 IR 16 193 480 107 22,68 0,096 99 5,8 60 7 28
842
