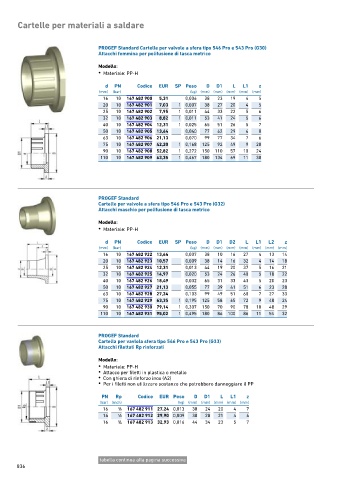

Page 836 - GEORGFISCHER - LISTINO 876 - FIDRA
P. 836
Cartelle per materiali a saldare
PROGEF Standard Cartelle per valvole a sfera tipo 546 Pro e 543 Pro (G30)
Attacchi femmina per polifusione di tasca metrico
Modello:
• Materiale: PP-H
d PN Codice EUR SP Peso D D1 L L1 z
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
16 10 167 482 900 5,31 0,006 38 23 19 4 5
20 10 167 482 901 7,03 1 0,007 38 27 20 4 5
25 10 167 482 902 7,95 1 0,011 44 33 22 5 6
32 10 167 482 903 8,82 1 0,011 53 41 24 5 6
40 10 167 482 904 12,31 1 0,025 65 51 26 5 7
50 10 167 482 905 13,64 0,040 77 62 29 6 8
63 10 167 482 906 21,13 0,070 99 77 34 7 6
75 10 167 482 907 42,20 1 0,168 125 92 49 9 20
90 10 167 482 908 52,82 1 0,272 150 110 57 10 24
110 10 167 482 909 63,35 1 0,467 180 134 69 11 30
PROGEF Standard
Cartelle per valvole a sfera tipo 546 Pro e 543 Pro (G32)
Attacchi maschio per polifusione di tasca metrico
Modello:
• Materiale: PP-H
d PN Codice EUR SP Peso D D1 D2 L L1 L2 z
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 10 167 482 922 13,64 0,007 38 10 16 27 4 13 14
20 10 167 482 923 10,57 0,009 38 14 16 32 4 14 18
25 10 167 482 924 12,31 0,013 44 19 20 37 5 16 21
32 10 167 482 925 14,97 0,020 53 24 26 40 5 18 22
40 10 167 482 926 18,49 0,032 65 31 33 43 5 20 23
50 10 167 482 927 21,13 0,055 77 39 41 51 6 23 28
63 10 167 482 928 27,24 0,103 99 49 51 60 7 27 33
75 10 167 482 929 63,35 1 0,195 125 58 65 72 9 48 24
90 10 167 482 930 79,14 1 0,307 150 70 90 78 10 48 29
110 10 167 482 931 95,02 1 0,495 180 86 100 86 11 54 32
PROGEF Standard
Cartella per vavlola sfera tipo 546 Pro e 543 Pro (G33)
Attacchi filettati Rp rinforzati
Modello:
• Materiale: PP-H
• Attacco per filetti in plastica o metallo
• Con ghiera di rinforzo inox (A2)
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PP
PN Rp Codice EUR Peso D D1 L L1 z
(bar) (inch) (kg) (mm) (mm) (mm) (mm) (mm)
16 3 ∕8 167 482 911 27,24 0,013 38 24 20 4 7
16 1 ∕2 167 482 912 29,90 0,009 38 28 21 4 6
16 3 ∕4 167 482 913 32,93 0,016 44 34 23 5 7
tabella continua alla pagina successiva
836
