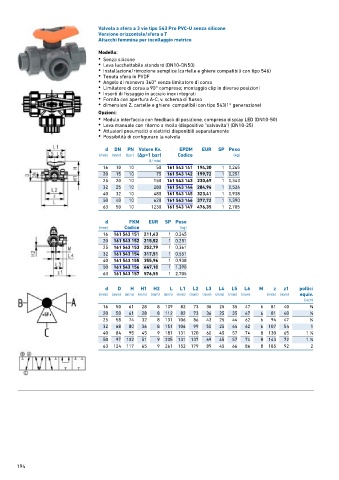

Page 194 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a sfera a 3 vie tipo 543 Pro PVC-U senza silicone
Versione orizzontale/sfera a T
Attacchi femmina per incollaggio metrico

Modello:
• Senza silicone
• Leva lucchettabile standard (DN10-DN50)
• Installazione/rimozione semplice (cartelle e ghiere compatibili con tipo 546)
• Tenuta sfera in PVDF
• Angolo di manovra 360° senza limitatore di corsa
• Limitatore di corsa a 90° compreso; montaggio clip in diverse posizioni
• Inserti di fissaggio in acciaio inox integrati
• Fornita con apertura A-C, v. schema di flusso
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 50 161 543 141 194,30 1 0,245
20 15 10 75 161 543 142 199,72 1 0,251
25 20 10 150 161 543 143 230,69 1 0,343
32 25 10 280 161 543 144 284,94 1 0,524
40 32 10 480 161 543 145 323,41 1 0,938
50 40 10 620 161 543 146 377,72 1 1,390
63 50 10 1230 161 543 147 476,35 1 2,705

d FKM EUR SP Peso
(mm) Codice (kg)
16 161 543 151 211,43 1 0,245
20 161 543 152 215,52 1 0,251
25 161 543 153 252,79 1 0,361
32 161 543 154 317,51 1 0,551
40 161 543 155 355,96 1 0,938
50 161 543 156 447,10 1 1,390
63 161 543 157 576,55 1 2,705

d D H H1 H2 L L1 L2 L3 L4 L5 L6 M z z1 pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 50 61 28 8 109 82 73 36 25 35 47 6 81 40 3 ∕8
20 50 61 28 8 112 82 73 36 25 35 47 6 81 40 1 ∕2
25 58 74 32 8 131 106 86 43 25 44 62 6 94 47 3 ∕4
32 68 80 36 8 151 106 99 50 25 44 62 6 107 54 1
40 84 95 45 9 181 131 120 60 45 57 74 8 130 65 1 ∕4
1
1
50 97 102 51 9 205 131 137 69 45 57 74 8 143 72 1 ∕2
63 124 117 65 9 261 152 179 89 45 66 86 8 185 92 2
