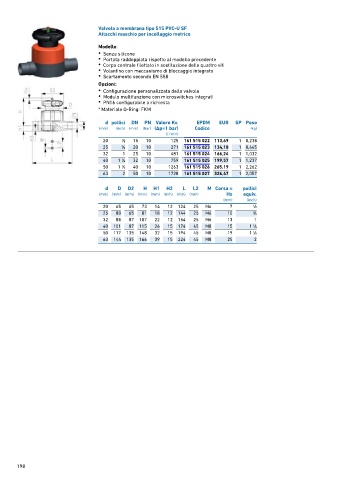

Valvola a membrana tipo 515 PVC-U SF
Attacchi maschio per incollaggio metrico

Modello:
• Senza silicone
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Scartamento secondo EN 558

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati
• PN16 configurabile a richiesta

* Materiale O-Ring: FKM

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 1 ∕2 15 10 125 161 515 022 113,69 1 0,238
25 3 ∕4 20 10 271 161 515 023 134,18 1 0,445
32 1 25 10 481 161 515 024 166,24 1 1,032
40 1 ∕4 32 10 759 161 515 025 199,57 1 1,237
1
50 1 ∕2 40 10 1263 161 515 026 265,19 1 2,262
1
63 2 50 10 1728 161 515 027 326,47 1 2,057

d D D2 H H1 H2 L L2 M Corsa = pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 65 65 73 14 12 124 25 M6 7 1 ∕2
25 80 65 81 18 12 144 25 M6 10 3 ∕4
32 88 87 107 22 12 154 25 M6 13 1
40 101 87 115 26 15 174 45 M8 15 1 ∕4
1
50 117 135 148 32 15 194 45 M8 19 1 ∕2
1
63 144 135 166 39 15 224 45 M8 25 2
