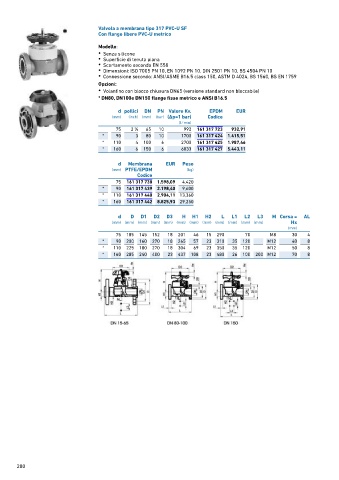

Valvola a membrana tipo 317 PVC-U SF
Con flange libere PVC-U metrico

Modello:
• Senza silicone
• Superficie di tenuta piana
• Scartamento secondo EN 558
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, BS 4504 PN 10
• Connessione secondo: ANSI/ASME B16.5 class 150, ASTM D 4024, BS 1560, BS EN 1759

Opzioni:
• Volantino con blocco chiusura DN65 (versione standard non bloccabile)

* DN80, DN100e DN150 flange fisse metrico e ANSI B16.5

d pollici DN PN Valore Kv. EPDM EUR
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice
(l ⁄ min)
75 2 ∕2 65 10 992 161 317 723 932,91
1
* 90 3 80 10 1700 161 317 424 1.415,51
* 110 4 100 6 2700 161 317 425 1.987,46
* 160 6 150 6 6033 161 317 427 5.443,11

d Membrana EUR Peso
(mm) PTFE/EPDM (kg)
Codice
75 161 317 738 1.598,09 4,420
* 90 161 317 439 2.198,40 9,600
* 110 161 317 440 2.904,11 13,360
* 160 161 317 442 8.825,93 29,250

d D D1 D2 D3 H H1 H2 L L1 L2 L3 M Corsa = AL
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
75 185 145 152 18 201 46 15 290 70 M8 30 4
* 90 200 160 270 18 265 57 23 310 35 120 M12 40 8
* 110 225 180 270 18 304 69 23 350 35 120 M12 50 8
* 160 285 240 400 23 437 108 23 480 26 100 200 M12 70 8

200
