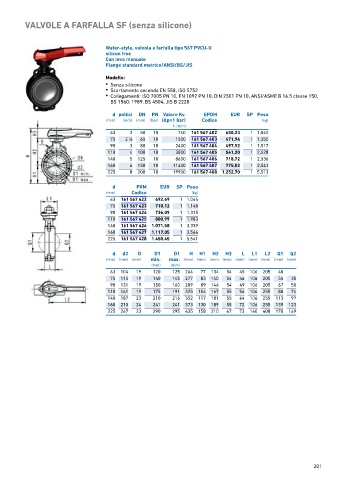

Page 201 - GEORGFISCHER - LISTINO 876 - FIDRA

VALVOLE A FARFALLA SF (senza silicone)

Wafer-style, valvola a farfalla tipo 567 PVCU-U
silicon free
Con leva manuale
Flange standard metrico/ANSI/BS/JIS
Modello:
• Senza silicone
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 161 567 402 450,23 1 1,040
75 2 ∕2 65 10 1500 161 567 403 471,94 1 1,350
1
90 3 80 10 2400 161 567 404 497,92 1 1,517
110 4 100 10 3800 161 567 405 541,20 1 2,528
140 5 125 10 8600 161 567 406 718,72 1 2,536
160 6 150 10 11400 161 567 407 775,02 1 3,541
225 8 200 10 19900 161 567 408 1.252,70 1 5,513

d FKM EUR SP Peso
(mm) Codice (kg)
63 161 567 422 692,69 1 1,044
75 161 567 423 710,12 1 1,148
90 161 567 424 736,09 1 1,315
110 161 567 425 800,99 1 1,983
140 161 567 426 1.071,58 1 3,339
160 161 567 427 1.117,05 1 3,564
225 161 567 428 1.450,45 1 5,541

d d2 D D1 D1 H H1 H2 H3 L L1 L2 Q1 Q2
(mm) (mm) (mm) min. max. (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
(mm) (mm)
63 104 19 120 125 264 77 134 54 45 106 205 40
75 115 19 140 145 277 83 140 54 46 106 205 54 35
90 131 19 150 160 289 89 146 54 49 106 205 67 50
110 161 19 175 191 325 104 167 55 56 106 255 88 74
140 187 23 210 216 352 117 181 55 64 106 255 113 97
160 215 24 241 241 373 130 189 55 72 106 255 139 123
225 267 23 290 295 435 158 210 67 73 140 408 178 169
