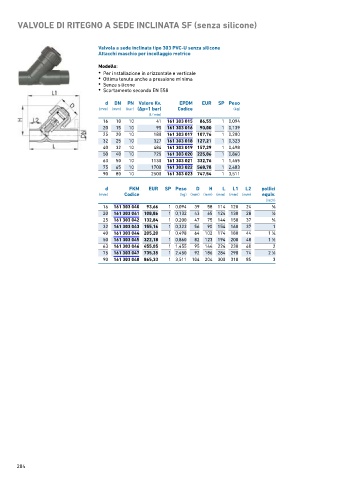

Page 204 - GEORGFISCHER - LISTINO 876 - FIDRA

VALVOLE DI RITEGNO A SEDE INCLINATA SF (senza silicone)

Valvola a sede inclinata tipo 303 PVC-U senza silicone
Attacchi maschio per incollaggio metrico

Modello:
• Per installazione in orizzontale e verticale
• Ottima tenuta anche a pressione minima
• Senza silicone
• Scartamento secondo EN 558

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 41 161 303 015 86,55 1 0,094
20 15 10 95 161 303 016 90,00 1 0,139
25 20 10 180 161 303 017 107,76 1 0,200
32 25 10 327 161 303 018 127,21 1 0,323
40 32 10 484 161 303 019 157,29 1 0,498
50 40 10 725 161 303 020 225,06 1 0,860
63 50 10 1130 161 303 021 332,76 1 1,455
75 65 10 1700 161 303 022 568,78 1 2,483
90 80 10 2500 161 303 023 747,54 1 3,511

d FKM EUR SP Peso D H L L1 L2 pollici
(mm) Codice (kg) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 161 303 040 93,66 1 0,094 39 58 114 120 24 3 ∕8
20 161 303 041 108,86 1 0,132 43 65 124 130 28 1 ∕2
25 161 303 042 132,84 1 0,200 47 75 144 150 37 3 ∕4
32 161 303 043 155,16 1 0,323 56 90 154 160 37 1
40 161 303 044 205,20 1 0,498 64 102 174 180 44 1 ∕4
1
50 161 303 045 322,18 1 0,860 82 123 194 200 48 1 ∕2
1
63 161 303 046 455,05 1 1,455 95 144 224 230 60 2
75 161 303 047 735,35 1 2,450 92 186 284 290 74 2 ∕2
1
90 161 303 048 865,33 1 3,511 104 204 300 310 85 3
