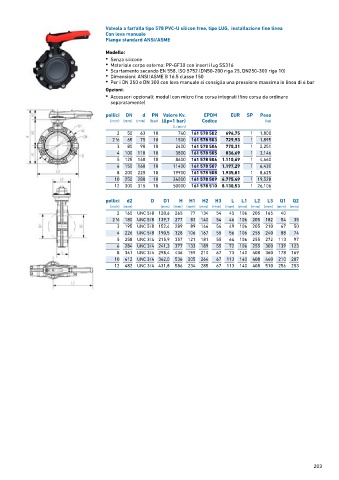

Valvola a farfalla tipo 578 PVC-U silicon free, tipo LUG, installazione fine linea
Con leva manuale
Flange standard ANSI/ASME

Modello:
• Senza silicone
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150
• Per i DN 250 e DN 300 con leva manuale si consiglia una pressione massima in linea di 6 bar

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
pollici DN d PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
2 50 63 10 740 161 578 502 696,75 1 1,800
1 65 75 10 1500 161 578 503 729,93 1 1,895
2 ∕2
3 80 90 10 2400 161 578 504 770,31 1 2,251
4 100 110 10 3800 161 578 505 836,69 1 3,146
5 125 140 10 8600 161 578 506 1.110,69 1 4,660
6 150 160 10 11400 161 578 507 1.197,29 1 6,430
8 200 225 10 19900 161 578 508 1.935,81 1 8,625
10 250 280 10 34000 161 578 509 6.775,49 1 19,528
12 300 315 10 50000 161 578 510 8.130,53 1 26,106

pollici d2 D D1 H H1 H2 H3 L L1 L2 L3 Q1 Q2
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
2 160 UNC 5/8 120,6 265 77 134 54 45 106 205 165 40
1 180 UNC 5/8 139,7 277 83 140 54 46 106 205 182 54 35
2 ∕2
3 195 UNC 5/8 152,4 289 89 146 54 49 106 205 210 67 50
4 226 UNC 5/8 190,5 328 106 167 55 56 106 255 240 88 74
5 258 UNC 3/4 215,9 357 121 181 55 64 106 255 272 113 97
6 284 UNC 3/4 241,3 377 133 189 55 72 106 255 300 139 123
8 341 UNC 3/4 298,4 436 159 210 67 73 140 408 360 178 169
10 412 UNC 3/4 362,0 536 205 264 67 113 140 408 440 210 207
12 482 UNC 3/4 431,8 586 234 285 67 113 140 408 510 256 253
