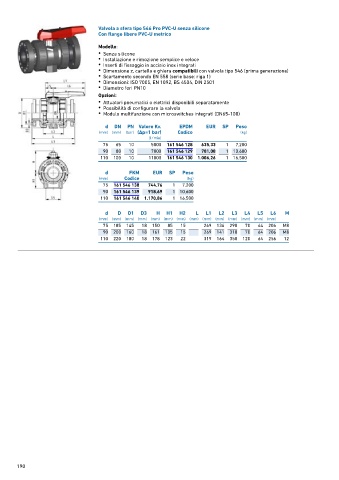

Page 190 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a sfera tipo 546 Pro PVC-U senza silicone
Con flange libere PVC-U metrico

Modello:
• Senza silicone
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)
• Scartamento secondo EN 558 (serie base: riga 1)
• Dimensioni: ISO 7005, EN 1092, BS 4504, DIN 2501
• Diametro fori PN10

Opzioni:
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola
• Modulo multifunzione con microswitches integrati (DN65-100)

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 65 10 5000 161 546 128 635,33 1 7,200
90 80 10 7000 161 546 129 781,08 1 10,600
110 100 10 11000 161 546 130 1.006,26 1 16,500

d FKM EUR SP Peso
(mm) Codice (kg)
75 161 546 138 744,76 1 7,200
90 161 546 139 918,69 1 10,600
110 161 546 140 1.170,86 1 16,500

d D D1 D3 H H1 H2 L L1 L2 L3 L4 L5 L6 M
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
75 185 145 18 150 85 15 269 136 290 70 64 206 M8
90 200 160 18 161 105 15 269 141 310 70 64 206 M8
110 220 180 18 178 123 22 319 164 350 120 64 256 12
