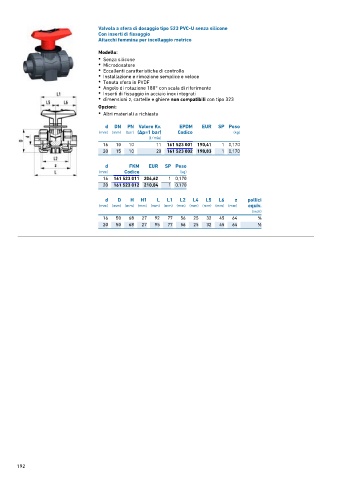

Page 192 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a sfera di dosaggio tipo 523 PVC-U senza silicone
Con inserti di fissaggio
Attacchi femmina per incollaggio metrico

Modello:
• Senza silicone
• Microdosatore
• Eccellenti caratteristiche di controllo
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PVDF
• Angolo di rotazione 180° con scala di riferimento
• Inserti di fissaggio in acciaio inox integrati
• dimensioni z, cartelle e ghiere non compatibili con tipo 323

Opzioni:
• Altri materiali a richiesta

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 11 161 523 001 190,41 1 0,170
20 15 10 20 161 523 002 198,83 1 0,170

d FKM EUR SP Peso
(mm) Codice (kg)
16 161 523 011 204,62 1 0,170
20 161 523 012 210,04 1 0,170

d D H H1 L L1 L2 L4 L5 L6 z pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 50 68 27 92 77 56 25 32 45 64 3 ∕8
20 50 68 27 95 77 56 25 32 45 64 1 ∕2

192
