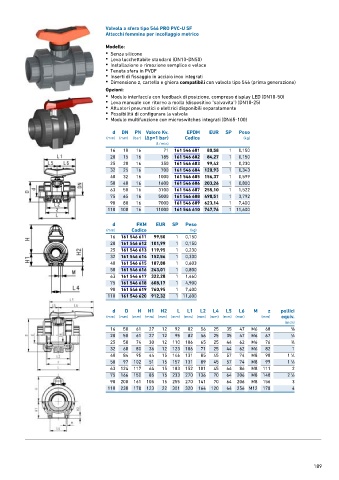

Valvola a sfera tipo 546 PRO PVC-U SF
Attacchi femmina per incollaggio metrico

Modello:
• Senza silicone
• Leva lucchettabile standard (DN10-DN50)
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PVDF
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola
• Modulo multifunzione con microswitches integrati (DN65-100)

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 16 71 161 546 601 80,58 1 0,150
20 15 16 185 161 546 602 84,27 1 0,150
25 20 16 350 161 546 603 99,42 1 0,230
32 25 16 700 161 546 604 120,93 1 0,343
40 32 16 1000 161 546 605 156,37 1 0,599
50 40 16 1600 161 546 606 203,26 1 0,800
63 50 16 3100 161 546 607 255,10 1 1,522
75 65 16 5000 161 546 608 498,51 1 3,792
90 80 16 7000 161 546 609 623,14 1 7,400
110 100 16 11000 161 546 610 747,76 1 11,600

d FKM EUR SP Peso
(mm) Codice (kg)
16 161 546 611 99,50 1 0,150
20 161 546 612 101,99 1 0,150
25 161 546 613 119,95 1 0,230
32 161 546 614 152,56 1 0,330
40 161 546 615 187,88 1 0,603
50 161 546 616 243,01 1 0,800
63 161 546 617 322,28 1 1,460
75 161 546 618 608,17 1 4,900
90 161 546 619 760,95 1 7,400
110 161 546 620 912,32 1 11,600

d D H H1 H2 L L1 L2 L4 L5 L6 M z pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 50 61 27 12 92 82 56 25 35 47 M6 68 3 ∕8
20 50 61 27 12 95 82 56 25 35 47 M6 67 1 ∕2
25 58 74 30 12 110 106 65 25 44 62 M6 76 3 ∕4
32 68 80 36 12 123 106 71 25 44 62 M6 82 1
40 84 95 44 15 146 131 85 45 57 74 M8 98 1 ∕4
1
50 97 102 51 15 157 131 89 45 57 74 M8 99 1 ∕2
1
63 124 117 64 15 183 152 101 45 66 86 M8 111 2
75 166 150 85 15 233 270 136 70 64 206 M8 148 2 ∕2
1
90 200 161 105 15 255 270 141 70 64 206 M8 156 3
110 238 178 123 22 301 320 164 120 64 256 M12 178 4
