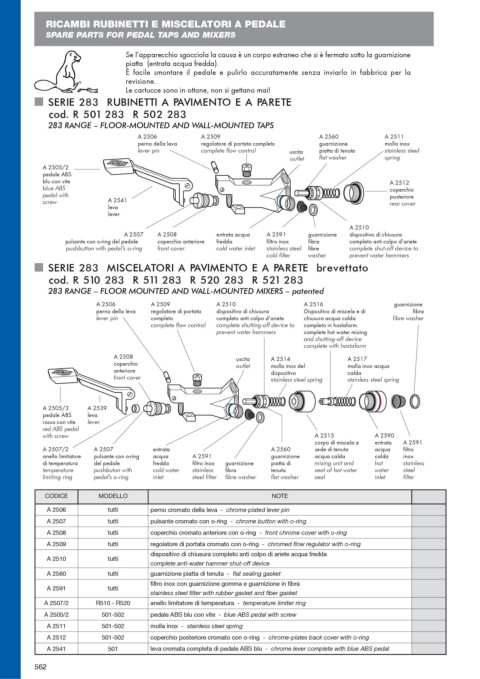

RICAMBI RUBINETTI E MISCELATORI A PEDALE
SPARE PARTS FOR PEDAL TAPS AND MIXERS

Se l’apparecchio sgocciola la causa è un corpo estraneo che si è fermato sotto la guarnizione
piatta (entrata acqua fredda).
È facile smontare il pedale e pulirlo accuratamente senza inviarlo in fabbrica per la
revisione.
Le cartucce sono in ottone, non si gettano mai!
6(5,( 58%,1(77, $ 3$9,0(172 ( $ 3$5(7(
FRG 5 5
283 RANGE – FLOOR-MOUNTED AND WALL-MOUNTED TAPS
A 2506 A 2509 A 2560 A 2511
perno della leva regolatore di portata completo guarnizione molla inox
lever pin complete flow control uscita piatta di tenuta stainless steel
outlet flat washer spring
A 2505/2
pedale ABS
blu con vite A 2512
blue ABS coperchio
pedal with posteriore
screw A 2541 rear cover
leva
lever
A 2510
A 2507 A 2508 entrata acqua A 2591 guarnizione dispositivo di chiusura
pulsante con o-ring del pedale coperchio anteriore fredda filtro inox fibra completo anti colpo d’ariete
pushbutton with pedal’s o-ring front cover cold water inlet stainless steel fibre complete shut-off device to
cold filter washer prevent water hammers
6(5,( 0,6&(/$725, $ 3$9,0(172 ( $ 3$5(7( EUHYHWWDWR
FRG 5 5 5 5
283 RANGE – FLOOR MOUNTED AND WALL-MOUNTED MIXERS – patented
A 2506 A 2509 A 2510 A 2516 guarnizione
perno della leva regolatore di portata dispositivo di chiusura Dispositivo di miscela e di fibra
lever pin completo completo anti colpo d’ariete chiusura acqua calda fibre washer
complete flow control complete shutting-off device to completo in hostaform
prevent water hammers complete hot water mixing
and shutting-off device
complete with hostaform
A 2508 uscita A 2514 A 2517
coperchio outlet molla inox del molla inox acqua
anteriore dispositivo calda
front cover stainless steel spring stainless steel spring

A 2505/3 A 2539
pedale ABS leva
rosso con vite lever
red ABS pedal
with screw A 2515 A 2590
corpo di miscela e entrata A 2591
A 2507/2 A 2507 entrata A 2560 sede di tenuta acqua filtro
anello limitatore pulsante con o-ring acqua A 2591 guarnizione acqua calda calda inox
di temperatura del pedale fredda filtro inox guarnizione piatta di mixing unit and hot stainless
temperature pushbuton with cold water stainless fibra tenuta seat of hot water water steel
limiting ring pedal’s o-ring inlet steel filter fibre washer flat washer seal inlet filter

CODICE MODELLO NOTE

A 2506 tutti perno cromato della leva - chrome plated lever pin
A 2507 tutti pulsante cromato con o-ring - chrome button with o-ring
A 2508 tutti coperchio cromato anteriore con o-ring - front chrome cover with o-ring
A 2509 tutti regolatore di portata cromato con o-ring - CHROMEDŸÜOWŸREGULATORŸWITHŸO RING
dispositivo di chiusura completo anti colpo di ariete acqua fredda
A 2510 tutti
complete anti-water hammer shut-off device
A 2560 tutti guarnizione piatta di tenuta - ŸÜATŸSEALINGŸGASKET
ÙMUSP JOPY DPO HVBSOJ[JPOF HPNNB F HVBSOJ[JPOF JO ÙCSB
A 2591 tutti
STAINLESSŸSTEELŸÛLTERŸWITHŸRUBBERŸGASKETŸANDŸÛBERŸGASKET
A 2507/2 R510 - R520 anello limitatore di temperatura - temperature limiter ring
A 2505/2 501-502 pedale ABS blu con vite - blue ABS pedal with screw
A 2511 501-502 molla inox - stainless steel spring
A 2512 501-502 coperchio posteriore cromato con o-ring - chrome-plates back cover with o-ring
A 2541 501 leva cromata completa di pedale ABS blu - chrome lever complete with blue ABS pedal
