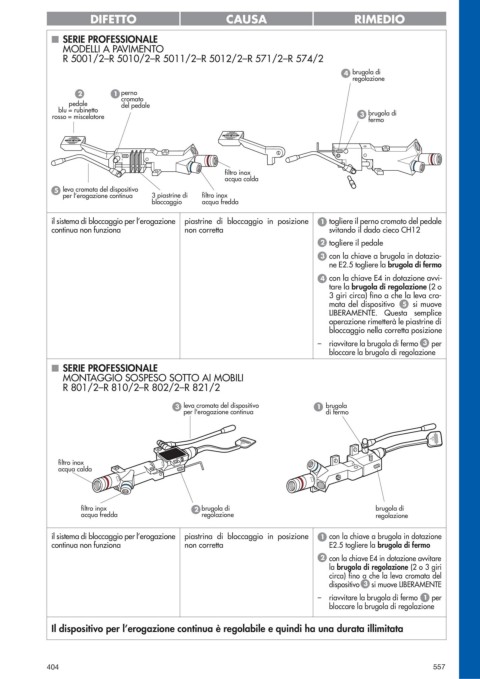

DIFETTO CAUSA RIMEDIO

Q SERIE PROFESSIONALE
MODELLI A PAVIMENTO
R 5001/2–R 5010/2–R 5011/2–R 5012/2–R 571/2–R 574/2

4 brugola di
regolazione
2 1 perno
cromato
pedale del pedale
blu = rubinetto
rosso = miscelatore 3 brugola di
fermo

filtro inox
acqua calda
5 leva cromata del dispositivo
per l’erogazione continua 3 piastrine di filtro inox
bloccaggio acqua fredda

il sistema di bloccaggio per l’erogazione piastrine di bloccaggio in posizione 1 togliere il perno cromato del pedale
continua non funziona non corretta svitando il dado cieco CH12
2 togliere il pedale
3 con la chiave a brugola in dotazio-
ne E2.5 togliere la brugola di fermo

4 con la chiave E4 in dotazione avvi-
tare la brugola di regolazione (2 o
3 giri circa) fino a che la leva cro-
mata del dispositivo si muove
5
LIBERAMENTE. Questa semplice
operazione rimetterà le piastrine di
bloccaggio nella corretta posizione
– riavvitare la brugola di fermo per
3
bloccare la brugola di regolazione
Q SERIE PROFESSIONALE
MONTAGGIO SOSPESO SOTTO AI MOBILI
R 801/2–R 810/2–R 802/2–R 821/2

3 leva cromata del dispositivo 1 brugola
per l'erogazione continua di fermo

filtro inox
acqua calda

filtro inox 2 brugola di brugola di
acqua fredda regolazione regolazione

il sistema di bloccaggio per l’erogazione piastrina di bloccaggio in posizione 1 con la chiave a brugola in dotazione
continua non funziona non corretta E2.5 togliere la brugola di fermo
2 con la chiave E4 in dotazione avvitare
la brugola di regolazione (2 o 3 giri
circa) fino a che la leva cromata del
3
dispositivo si muove LIBERAMENTE
– riavvitare la brugola di fermo per
1
bloccare la brugola di regolazione

Il dispositivo per l’erogazione continua è regolabile e quindi ha una durata illimitata
