Page 79 - MITSUBISHIELECTRIC - SISTEMI VRF - DELLAFIORE

LINEA Y NEXT STAGE / PUHY-P Y(S)NW-A2 (-BS)

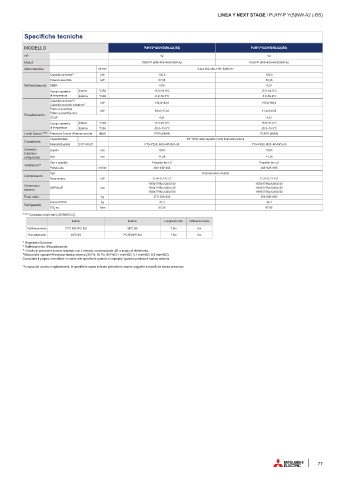

Specifiche tecniche

MODELLO PUHY-P1300YSNW-A2(-BS) PUHY-P1350YSNW-A2(-BS)
HP 52 54
Moduli PUHY-P (400+450+450)YNW-A2 PUHY-P (450+450+450)YNW-A2
Alimentazione V/Hz/n° 3-fasi 380-400-415V 50/60 Hz
Capacità nominale* 1 kW 145,0 150,0
Potenza assorbita kW 57,08 58,36
Raffreddamento SEER 6,09 6,28
Campo operativo Interno °C BU 15.0~24.0°C 15.0~24.0°C
di temperatura Esterno °C BS -5.0~52.0°C -5.0~52.0°C
Capacità nominale* 3 / kW 145,0/162,0 150,0/168,0
Capacità nominale massima* 2
Potenza assorbita/ kW 39,61/47,23 41,32/49,55
Potenza assorbita max.
Riscaldamento
SCOP 4,21 4,32
Campo operativo Interno °C BS 15.0~27.0°C 15.0~27.0°C
di temperatura Esterno °C BU -20.0~15.5°C -20.0~15.5°C
Livelli Sonori * 4 * 5 Pressione Sonora (Potenza sonora) dB(A) 70/75 (88/94) 70,5/76 (89/95)
Capacità totale 50~130% della capacità in kW dell’unità esterna
Connettività
Modello/Quantità CITY MULTI P10~P250, M20~M140/3~50 P10~P250, M20~M140/3~50
Diametro Liquido mm 19,05 19,05
tubazioni
refrigerante Gas mm 41,28 41,28
Tipo x quantità Propeller fan x 6 Propeller fan x 6
Ventilatore* 6
Portata aria m 3 /min 300+305+305 305+305+305
Tipo Scroll ermetico inverter
Compressore
Resa motore kW 11,4+11,7+11,7 11,7+11,7+11,7
1858(1798)x1240x740 1858(1798)x1240x740
Dimensioni A(A* 5 )xLxP mm 1858(1798)x1240x740 1858(1798)x1240x740
esterne
1858(1798)x1240x740 1858(1798)x1240x740
Peso netto kg 277+293+293 293+293+293
Carica R410A kg 31,4 32,4
Refrigerante
CO 2 eq. Tons 65,56 67,65
*1,*2,*3 Condizioni nominali (JIS B8615-2)
Interno Esterno Lunghezza tubi Differenza livello
Raffrescamento 27ºC BS/19ºC BU 35ºC BS 7.5m 0m
Riscaldamento 20ºC BS 7ºC BS/6ºC BU 7.5m 0m
*3 Registrato Eurovent
*4 Raffredamento / Riscaldamento
*5 Il livello di pressione sonora misurato con il metodo convenzionale JIS a scopo di riferimento.
*6 Disponibile opzione Pressione statica esterna (30 Pa, 60 Pa, 80 Pa/3.1 mmH2O, 6.1 mmH2O, 8.2 mmH2O).
Consultare il proprio rivenditore in merito alle specifiche quando si imposta l’opzione pressione statica esterna
*A causa dei continui miglioramenti, le specifiche sopra indicate potrebbero essere soggette a modifiche senza preavviso

77
