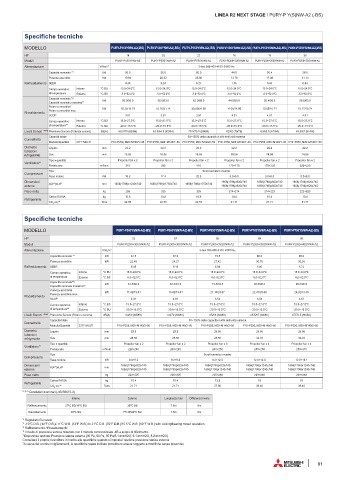

Page 83 - MITSUBISHIELECTRIC - SISTEMI VRF - DELLAFIORE

LINEA R2 NEXT STAGE / PURY-P Y(S)NW-A2 (-BS)

Specifiche tecniche

MODELLO PURY-P450YNW-A2(-BS) PURY-P500YNW-A2(-BS) PURY-P550YNW-A2(-BS) PURY-P400YSNW-A2(-BS) PURY-P450YSNW-A2(-BS) PURY-P500YSNW-A2(-BS)
HP 18 20 22 16 18 20
Moduli PURY-P450YNW-A2 PURY-P500YNW-A2 PURY-P550YNW-A2 PURY-P(200+200)YNW-A2 PURY-P(200+250)YNW-A2 PURY-P(250+250)YNW-A2
Alimentazione V/Hz/n° 3-fasi 380-400-415V 50/60 Hz
Capacità nominale * 1 kW 50.0 56.0 60.0 44.8 50.4 56.0
Potenza assorbita kW 19.84 22.22 25.86 13.78 17.08 21.13
Raffreddamento SEER 6.38 6.24 6.25 7.05 6.85 6.64
Campo operativo Interno °C BU 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C
di temperatura Esterno °C BS -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C
Capacità nominale* 3 / kW 50.0/56.0 56.0/63.0 63.0/69.0 44.8/50.0 50.4/56.5 56.0/63.0
Capacità nominale massima* 2
Potenza assorbita/ kW 15.33/18.79 16.76/21.14 20.00/24.55 11.08/14.00 13.05/16.71 15.17/19.74
Potenza assorbita max.
Riscaldamento
SCOP 3.51 3.51 3.51 4.01 4.01 4.01
Campo operativo Interno °C BS 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C
di temperatura* 4 Esterno °C BU -20.0~15.5°C -20.0~15.5°C -20.0~15.5°C -20.0~15.5°C -20.0~15.5°C -20.0~15.5°C
Livelli Sonori * 5 * 6 Pressione Sonora (Potenza sonora) dB(A) 65.5/70 (83/89) 63.5/64.5 (82/84) 70.0/70.0 (89/89) 62/62 (79/79) 63/65.5 (81/84) 63.5/67 (81/86)
Capacità totale 50~130% della capacità in kW dell’unità esterna
Connettività
Modello/Quantità CITY MULTI P10~P250, M20~M140/1~45 P10~P250, M20~M140/1~50 P10~P250, M20~M140/2~50 P10~P250, M20~M140/1~40 P10~P250, M20~M140/1~45 P10~P250, M20~M140/1~50
Diametro Liquido mm 22.2 22.2 22.2 22.2 22.2 22.2
tubazioni
refrigerante Gas mm 28.58 28.58 28.58 28.58 28.58 28.58
Tipo x quantità Propeller fan x 2 Propeller fan x 2 Propeller fan x 2 Propeller fan x 2 Propeller fan x 2 Propeller fan x 2
Ventilatore* 7
Portata aria m 3 /min 315 295 410 170+170 170+220 220+220
Tipo Scroll ermetico inverter
Compressore
Resa motore kW 16.2 17.4 20.5 5.0+5.0 5.0+8.0 8.0+8.0
Dimensioni A(A* 5 )xLxP mm 1858(1798)x1240x740 1858(1798)x1750x740 1858(1798)x1750x740 1858(1798)x920x740 1858(1798)x920x740 1858(1798)x920x740
esterne 1858(1798)x920x740 1858(1798)x920x740 1858(1798)x920x740
Peso netto kg 289 335 335 214+214 214+223 223+223
Carica R410A kg 10.8 10.8 10.8 10.4 10.4 10.4
Refrigerante
CO 2 eq.* 6 Tons 22.55 22.55 22.55 21.71 21.71 21.71
Specifiche tecniche
MODELLO PURY-P550YSNW-A2(-BS) PURY-P600YSNW-A2(-BS) PURY-P650YSNW-A2(-BS) PURY-P700YSNW-A2(-BS) PURY-P750YSNW-A2(-BS)
HP 22 24 26 28 30
Moduli PURY-P(250+300)YNW-A2 PURY-P(300+300)YNW-A2 PURY-P(300+350)YNW-A2 PURY-P(350+350)YNW-A2 PURY-P(350+400)YNW-A2
Alimentazione V/Hz/n° 3-fasi 380-400-415V 50/60 Hz
Capacità nominale * 1 kW 61.5 67.0 73.5 80.0 85.0
Potenza assorbita kW 22.69 24.27 27.42 30.76 35.26
Raffreddamento SEER 6.40 6.15 5.98 5.80 5.72
Campo operativo Interno °C BU 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C
di temperatura Esterno °C BS -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C
Capacità nominale* 3 / kW 61.5/65.0 67.0/67.0 73.5/78.5 80.0/90.0 85.0/95.0
Capacità nominale massima* 2
Potenza assorbita/ kW 17.42/19.81 19.82/19.81 21.18/24.07 22.47/28.66 24.92/31.35
Potenza assorbita max.
Riscaldamento
SCOP 4.01 4.01 3.53 3.53 3.51
Campo operativo Interno °C BS 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C
di temperatura* 4 Esterno °C BU -20.0~15.5°C -20.0~15.5°C -20.0~15.5°C -20.0~15.5°C -20.0~15.5°C
Livelli Sonori * 5 * 6 Pressione Sonora (Potenza sonora) dB(A) 64/69 (83/88) 64/70 (83/89) 65/69 (84/88) 65.5/67 (84/86) 67/70.5 (86/90)
Capacità totale 50~130% della capacità in kW dell’unità esterna
Connettività
Modello/Quantità CITY MULTI P10~P250, M20~M140/2~50 P10~P250, M20~M140/2~50 P10~P250, M20~M140/2~50 P10~P250, M20~M140/2~50 P10~P250, M20~M140/2~50
Diametro Liquido mm 22.2 22.2 28.58 28.58 28.58
tubazioni
refrigerante Gas mm 28.58 28.58 28.58 34.93 34.93
Tipo x quantità Propeller fan x 2 Propeller fan x 2 Propeller fan x 3 Propeller fan x 4 Propeller fan x 4
Ventilatore* 7
Portata aria m 3 /min 220+240 240+240 240+250 250+250 250+315
Tipo Scroll ermetico inverter
Compressore
Resa motore kW 8.0+9.2 9.2+9.2 9.2+12.0 12.0+12.0 12.0+16.1
Dimensioni A(A* 5 )xLxP mm 1858(1798)x920x740 1858(1798)x920x740 1858(1798)x920x740 1858(1798)x1240x740 1858(1798)x1240x740
esterne 1858(1798)x920x740 1858(1798)x920x740 1858(1798)x1240x740 1858(1798)x1240x740 1858(1798)x1240x740
Peso netto kg 223+225 225+225 225+269 269+269 269+269
Carica R410A kg 10.4 10.4 13.2 16 16
Refrigerante
CO 2 eq.* 6 Tons 21.71 21.71 27.56 33.40 33.40
*1,*2,*3 Condizioni nominali (JIS B8615-2)
Interno Esterno Lunghezza tubi Differenza livello
Raffrescamento 27ºC BS/19ºC BU 35ºC BS 7.5m 0m
Riscaldamento 20ºC BS 7ºC BS/6ºC BU 7.5m 0m
*3 Registrato Eurovent
*4 -10°C D.B. (14°F D.B.)/-11°C W.B. (12°F W.B.) to 21°C D.B. (70°F D.B.)/15.5°C W.B. (60°F W.B.) with cooling/heating mixed operation.
*5 Raffredamento / Riscaldamento
*6 Il livello di pressione sonora misurato con il metodo convenzionale JIS a scopo di riferimento.
*7 Disponibile opzione Pressione statica esterna (30 Pa, 60 Pa, 80 Pa/3.1 mmH2O, 6.1 mmH2O, 8.2 mmH2O).
Consultare il proprio rivenditore in merito alle specifiche quando si imposta l’opzione pressione statica esterna
*A causa dei continui miglioramenti, le specifiche sopra indicate potrebbero essere soggette a modifiche senza preavviso

81
