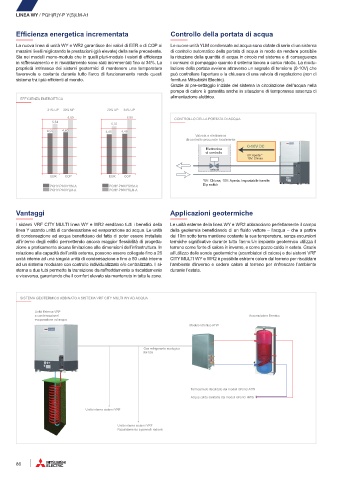

LINEA WY / PQH(R)Y-P Y(S)LM-A1

Efficienza energetica incrementata Controllo della portata di acqua

La nuova linea di unità WY e WR2 garantisce dei valori di EER e di COP ai Le nuove unità YLM condensate ad acqua sono dotate di serie di un sistema
massimi livelli migliorando le prestazioni (già elevate) della serie precedente. di controllo automatico della portata di acqua in modo da rendere possibile
Sia nei modelli mono-modulo che in quelli pluri-modulo i valori di efficienza la riduzione della quantità di acqua in circolo nel sistema e di conseguenza
in raffrescamento e in riscaldamento sono stati incrementati fino al 34%. La i consumi di pompaggio quando il sistema lavora a carico ridotto. La modu-
proprietà intrinseca dei sistemi geotermici di mantenere una temperatura lazione della portata avviene attraverso un segnale di tensione (0-10V) che
favorevole e costante durante tutto l’arco di funzionamento rende questi può controllare l’apertura e la chiusura di una valvola di regolazione (non di
sistema tra i più efficienti al mondo. fornitura Mitsubishi Electric).
Grazie al pre-settaggio iniziale del sistema la circolazione dell’acqua nella
pompa di calore è garantita anche in situazione di temporanea assenza di
alimentazione elettrica.
EFFICIENZA ENERGETICA

21% UP 30% UP 20% UP 34% UP
6,00 6,00 CONTROLLO DELLA PORTATA DI ACQUA
5,54
5,37
4,55 4,60 4,45 4,46
Valvola e elettronica
di controllo procurate localmente
0-10V DC
Elettronica
di controllo
0V: Aperta *
10V: Chiusa
valvola
EER COP EER COP
*0V: Chiusa, 10V: Aperta. Impostabile tramite
PQHY-P300YHM-A PQHY-P600YSHM-A Dip switch
PQHY-P300YLM-A PQHY-P600YSLM-A

Vantaggi Applicazioni geotermiche
I sistemi VRF CITY MULTI linea WY e WR2 ereditano tutti i benefici della Le unità esterne della linea WY e WR2 abbracciano perfettamente il campo
linea Y usando unità di condensazione ed evaporazione ad acqua. Le unità della geotermia beneficiando di un fluido vettore – l’acqua – che a partire
di condensazione ad acqua beneficiano del fatto di poter essere installate dai 10m sotto terra mantiene costante la sua temperatura, senza escursioni
all’interno degli edifici permettendo ancora maggior flessibilità di progetta- termiche significative durante tutto l’anno.Un impianto geotermico utilizza il
zione e praticamente alcuna limitazione alle dimensioni dell’infrastruttura. In terreno come fonte di calore in inverno, e come pozzo caldo in estate. Grazie
relazione alla capacità dell’unità esterna, possono essere collegate fino a 26 all’utilizzo delle sonde geotermiche (scambiatori di calore) e dei sistemi VRF
unità interne ad una singola unità di condensazione e fino a 50 unità interne CITY MULTI WY e WR2 è possibile estrarre calore dal terreno per riscaldare
ad un sistema modulare con controllo individualizzato e/o centralizzato. Il si- l’ambiente d’inverno e cedere calore al terreno per rinfrescare l’ambiente
stema a due tubi permette la transizione da raffreddamento a riscaldamento durante l’estate.
e viceversa, garantendo che il comfort elevato sia mantenuto in tutte le zone.

SISTEMA GEOTERMICO ABBINATO A SISTEMA VRF CITY MULTI WY AD ACQUA

Unità Esterna VRF
a condensazione/ Accumulatore Termico
evaporazione ad acqua
Modulo Idronico ATW

Gas refrigerante ecologico
R410A

Termoarredo riscaldato dai moduli idronici ATW
Acqua calda sanitaria dai moduli idronici HWS
Unità interna sistemi VRF

Unità interna sistemi VRF
Riscaldamento a pannelli radianti

86
