LINEA R2 NEXT STAGE / PURY-P Y(S)NW-A(-BS)

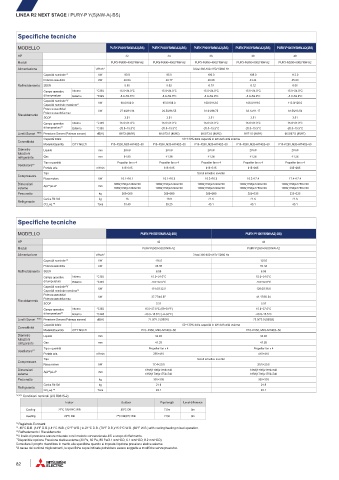

Specifiche tecniche

MODELLO PURY-P800YSNW-A2(-BS) PURY-P850YSNW-A2(-BS) PURY-P900YSNW-A2(-BS) PURY-P950YSNW-A2(-BS) PURY-P1000YSNW-A2(-BS)
HP 32 34 36 38 40
Moduli PURY-P(400+400)YNW-A2 PURY-P(400+450)YNW-A2 PURY-P(450+450)YNW-A2 PURY-P(450+500)YNW-A2 PURY-P(500+500)YNW-A2
Alimentazione V/Hz/n° 3-fasi 380-400-415V 50/60 Hz
Capacità nominale * 1 kW 90.0 95.0 100.0 106.0 112.0
Potenza assorbita kW 40.54 40.77 40.98 43.44 45.90
Raffreddamento SEER 5.65 5.92 6.19 6.12 6.05
Campo operativo Interno °C BU 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C
di temperatura Esterno °C BS -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C
Capacità nominale* 3 / kW 90.0/100.0 95.0/106.0 100.0/112.0 106.0/119.0 112.0/126.0
Capacità nominale massima* 2
Potenza assorbita/ kW 27.60/34.36 29.59/36.55 31.64/38.75 33.12/41.17 34.56/43.59
Potenza assorbita max.
Riscaldamento
SCOP 3.51 3.51 3.51 3.51 3.51
Campo operativo Interno °C BS 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C
di temperatura* 4 Esterno °C BU -20.0~15.5°C -20.0~15.5°C -20.0~15.5°C -20.0~15.5°C -20.0~15.5°C
Livelli Sonori * 5 * 6 Pressione Sonora (Potenza sonora) dB(A) 68/72 (86/91) 68.5/72.5 (86/92) 68.5/73.0 (86/92) 68/71.5 (86/91) 66.5/67.5 (85/87)
Capacità totale 50~130% della capacità in kW dell’unità esterna
Connettività
Modello/Quantità CITY MULTI P10~P250, M20~M140/2~50 P10~P250, M20~M140/2~50 P10~P250, M20~M140/2~50 P10~P250, M20~M140/2~50 P10~P250, M20~M140/2~50
Diametro Liquido mm 28.58 28.58 28.58 28.58 28.58
tubazioni
refrigerante Gas mm 34.93 41.28 41.28 41.28 41.28
Tipo x quantità Propeller fan x 4 Propeller fan x 4 Propeller fan x 4 Propeller fan x 4 Propeller fan x 4
Ventilatore* 7
Portata aria m 3 /min 315+315 315+315 315+315 315+295 295+295
Tipo Scroll ermetico inverter
Compressore
Resa motore kW 16.1+16.1 16.1+16.2 16.2+16.2 16.2+17.4 17.4+17.4
Dimensioni A(A* 5 )xLxP mm 1858(1798)x1240x740 1858(1798)x1240x740 1858(1798)x1240x740 1858(1798)x1240x740 1858(1798)x1750x740
esterne 1858(1798)x1240x740 1858(1798)x1240x740 1858(1798)x1240x740 1858(1798)x1750x740 1858(1798)x1750x740
Peso netto kg 269+269 269+289 289+289 289+335 335+335
Carica R410A kg 16 18.8 21.6 21.6 21.6
Refrigerante
CO 2 eq.* 6 Tons 33.40 39.25 45.1 45.1 45.1
Specifiche tecniche
MODELLO PURY-P1050YSNW-A2(-BS) PURY-P1100YSNW-A2(-BS)
HP 42 44
Moduli PURY-P(500+550)YNW-A2 PURY-P(550+550)YNW-A2
Alimentazione V/Hz/n° 3-fasi 380-400-415V 50/60 Hz
Capacità nominale * 1 kW 116.0 120.0
Potenza assorbita kW 49.36 53.32
Raffreddamento SEER 6.06 6.06
Campo operativo Interno °C BU 15.0~24.0°C 15.0~24.0°C
di temperatura Esterno °C BS -5.0~52.0°C -5.0~52.0°C
Capacità nominale* 3 / kW 119.0/132.0 126.0/138.0
Capacità nominale massima* 2
Potenza assorbita/ kW 37.77/46.97 41.17/50.54
Potenza assorbita max.
Riscaldamento
SCOP 3.51 3.51
Campo operativo Interno °C BS 15.0~27.0°C (59~81°F) 15.0~27.0°C
di temperatura* 4 Esterno °C BU -20.0~15.5°C (-4~60°F) -20.0~15.5°C
Livelli Sonori * 5 * 6 Pressione Sonora (Potenza sonora) dB(A) 71.0/71.5 (90/91) 73.0/73.0 (92/92)
Capacità totale 50~130% della capacità in kW dell’unità esterna
Connettività
Modello/Quantità CITY MULTI P10~P250, M20~M140/3~50 P10~P250, M20~M140/3~50
Diametro Liquido mm 34.93 34.93
tubazioni
refrigerante Gas mm 41.28 41.28
Tipo x quantità Propeller fan x 4 Propeller fan x 4
Ventilatore* 7
Portata aria m 3 /min 295+410 410+410
Tipo Scroll ermetico inverter
Compressore
Resa motore kW 17.4+20.5 20.5+20.5
Dimensioni A(A* 5 )xLxP mm 1858(1798)x1750x740 1858(1798)x1750x740
esterne 1858(1798)x1750x740 1858(1798)x1750x740
Peso netto kg 335+335 335+335
Carica R410A kg 21.6 21.6
Refrigerante
CO 2 eq.* 6 Tons 45.1 45.1
*1,*2,*3 Condizioni nominali (JIS B8615-2)
Indoor Outdoor Pipe length Level difference
Cooling 27ºC DB/19ºC WB 35ºC DB 7.5m 0m
Heating 20ºC DB 7ºC DB/6ºC WB 7.5m 0m
*3 Registrato Eurovent
*4 -10°C D.B. (14°F D.B.)/-11°C W.B. (12°F W.B.) to 21°C D.B. (70°F D.B.)/15.5°C W.B. (60°F W.B.) with cooling/heating mixed operation.
*5 Raffredamento / Riscaldamento
*6 Il livello di pressione sonora misurato con il metodo convenzionale JIS a scopo di riferimento.
*7 Disponibile opzione Pressione statica esterna (30 Pa, 60 Pa, 80 Pa/3.1 mmH2O, 6.1 mmH2O, 8.2 mmH2O).
Consultare il proprio rivenditore in merito alle specifiche quando si imposta l’opzione pressione statica esterna
*A causa dei continui miglioramenti, le specifiche sopra indicate potrebbero essere soggette a modifiche senza preavviso
