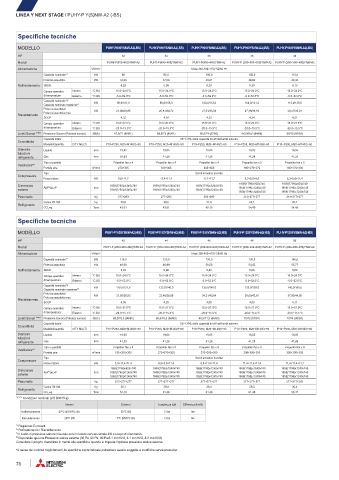

Page 78 - MITSUBISHIELECTRIC - SISTEMI VRF - DELLAFIORE

LINEA Y NEXT STAGE / PUHY-P Y(S)NW-A2 (-BS)

Specifiche tecniche

MODELLO PUHY-P800YSNW-A2(-BS) PUHY-P850YSNW-A2(-BS) PUHY-P900YSNW-A2(-BS) PUHY-P950YSNW-A2(-BS) PUHY-P1000YSNW-A2(-BS)
HP 32 34 36 38 40
Moduli PUHY-P(350+450)YNW-A2 PUHY-P(400+450)YNW-A2 PUHY-P(450+450)YNW-A2 PUHY-P (250+350+350)YNW-A2 PUHY-P (250+350+400)YNW-A2
Alimentazione V/Hz/n° 3-fasi 380-400-415V 50/60 Hz
Capacità nominale* 1 kW 90 95,0 100,0 108,0 113,0
Potenza assorbita kW 33,96 37,69 38,91 38,84 42,48
Raffreddamento SEER 6,22 5,99 6,28 6,30 6,10
Campo operativo Interno °C BU 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C
di temperatura Esterno °C BS -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C
Capacità nominale* 3 / kW 90,0/101,0 95,0/106,0 100,0/112,0 108,0/121,5 113,0/126,5
Capacità nominale massima* 2
Potenza assorbita/ kW 24,00/28,85 25,81/30,72 27,54/33,03 27,48/33,19 29,27/35,04
Potenza assorbita max.
Riscaldamento
SCOP 4,32 4,16 4,32 4,34 4,21
Campo operativo Interno °C BS 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C
di temperatura Esterno °C BU -20.0~15.5°C -20.0~15.5°C -20.0~15.5°C -20.0~15.5°C -20.0~15.5°C
Livelli Sonori * 4 * 5 Pressione Sonora (Potenza sonora) dB(A) 67,5/71 (85/91) 68,5/73 (86/91) 68,5/74 (87/93) 66,5/68,5 (84/88) 68/70 (85/89)
Capacità totale 50~130% della capacità in kW dell’unità esterna
Connettività
Modello/Quantità CITY MULTI P10~P250, M20~M140/2~50 P10~P250, M20~M140/2~50 P10~P250, M20~M140/2~50 P10~P250, M20~M140/2~50 P10~P250, M20~M140/2~50
Diametro Liquido mm 19,05 19,05 19,05 19,05 19,05
tubazioni
refrigerante Gas mm 34,93 41,28 41,28 41,28 41,28
Tipo x quantità Propeller fan x 4 Propeller fan x 4 Propeller fan x 4 Propeller fan x 5 Propeller fan x 5
Ventilatore* 6
Portata aria m 3 /min 270+305 300+305 305+305 185+270+270 185+270+300
Tipo Scroll ermetico inverter
Compressore
Resa motore kW 8,6+11,7 11,4+11,7 11,7+11,7 5,3+8,6+8,6 5,3+8,6+11,4
1858(1798)x920x740 1858(1798)x920x740
Dimensioni A(A* 5 )xLxP mm 1858(1798)x1240x740 1858(1798)x1240x740 1858(1798)x1240x740 1858(1798)x1240x740 1858(1798)x1240x740
esterne 1858(1798)x1240x740 1858(1798)x1240x740 1858(1798)x1240x740
1858(1798)x1240x740 1858(1798)x1240x740
Peso netto kg 277+293 277+293 293+293 213+277+277 213+277+277
Carica R410A kg 20,6 20,6 21,6 26,1 26,1
Refrigerante
CO 2 eq. Tons 43,01 43,01 45,10 54,49 54,49
Specifiche tecniche
MODELLO PUHY-P1050YSNW-A2(-BS) PUHY-P1100YSNW-A2(-BS) PUHY-P1150YSNW-A2(-BS) PUHY-P1200YSNW-A2(-BS) PUHY-P1250YSNW-A2(-BS)
HP 42 44 46 48 50
Moduli PUHY-P (250+400+400)YNW-A2 PUHY-P (350+350+400)YNW-A2 PUHY-P (350+400+400)YNW-A2 PUHY-P (400+400+400)YNW-A2 PUHY-P (400+400+450)YNW-A2
Alimentazione V/Hz/n° 3-fasi 380-400-415V 50/60 Hz
Capacità nominale* 1 kW 118,0 125,0 130,0 135,0 140,0
Potenza assorbita kW 46,09 46,99 50,58 54,43 55,77
Raffreddamento SEER 5,93 5,98 5,82 5,66 5,89
Campo operativo Interno °C BU 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C
di temperatura Esterno °C BS -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C
Capacità nominale* 3 / kW 118,0/131,5 125,0/140,0 130,0/145,0 135,0/150,0 140,0/156,0
Capacità nominale massima* 2
Potenza assorbita/ kW 31,05/36,93 32,46/38,88 34,21/40,84 36,00/42,61 37,83/44,95
Potenza assorbita max.
Riscaldamento
SCOP 4,09 4,20 4,09 4,00 4,11
Campo operativo Interno °C BS 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C
di temperatura Esterno °C BU -20.0~15.5°C -20.0~15.5°C -20.0~15.5°C -20.0~15.5°C -20.0~15.5°C
Livelli Sonori * 4 * 5 Pressione Sonora (Potenza sonora) dB(A) 69,0/70,5 (86/90) 68,5/70,5 (86/90) 69,5/71,5 (86/90) 70/72 (87/91) 70/74 (88/93)
Capacità totale 50~130% della capacità in kW dell’unità esterna
Connettività
Modello/Quantità CITY MULTI P10~P250, M20~M140/3~50 P10~P250, M20~M140/3~50 P10~P250, M20~M140/3~50 P10~P250, M20~M140/3~50 P10~P250, M20~M140/3~50
Diametro Liquido mm 19,05 19,05 19,05 19,05 19,05
tubazioni
refrigerante Gas mm 41,28 41,28 41,28 41,28 41,28
Tipo x quantità Propeller fan x 5 Propeller fan x 6 Propeller fan x 6 Propeller fan x 6 Propeller fan x 6
Ventilatore* 6
Portata aria m 3 /min 185+300+300 270+270+300 270+300+300 300+300+300 300+300+305
Tipo Scroll ermetico inverter
Compressore
Resa motore kW 5,3+11,4+11,4 8,6+8,6+11,4 8,6+11,4+11,4 11,4+11,4+11,4 11,4+11,4+11,7
1858(1798)x920x740 1858(1798)x1240x740 1858(1798)x1240x740 1858(1798)x1240x740 1858(1798)x1240x740
Dimensioni A(A* 5 )xLxP mm 1858(1798)x1240x740 1858(1798)x1240x740 1858(1798)x1240x740 1858(1798)x1240x740 1858(1798)x1240x740
esterne
1858(1798)x1240x740 1858(1798)x1240x740 1858(1798)x1240x740 1858(1798)x1240x740 1858(1798)x1240x740
Peso netto kg 213+277+277 277+277+277 277+277+277 277+277+277 277+277+293
Carica R410A kg 26,1 29,4 29,4 29,4 30,4
Refrigerante
CO 2 eq. Tons 54,49 61,38 61,38 61,38 63,47
*1,*2,*3 Condizioni nominali (JIS B8615-2)
Interno Esterno Lunghezza tubi Differenza livello
Raffrescamento 27ºC BS/19ºC BU 35ºC BS 7.5m 0m
Riscaldamento 20ºC BS 7ºC BS/6ºC BU 7.5m 0m
*3 Registrato Eurovent
*4 Raffredamento / Riscaldamento
*5 Il livello di pressione sonora misurato con il metodo convenzionale JIS a scopo di riferimento.
*6 Disponibile opzione Pressione statica esterna (30 Pa, 60 Pa, 80 Pa/3.1 mmH2O, 6.1 mmH2O, 8.2 mmH2O).
Consultare il proprio rivenditore in merito alle specifiche quando si imposta l’opzione pressione statica esterna
*A causa dei continui miglioramenti, le specifiche sopra indicate potrebbero essere soggette a modifiche senza preavviso
76
