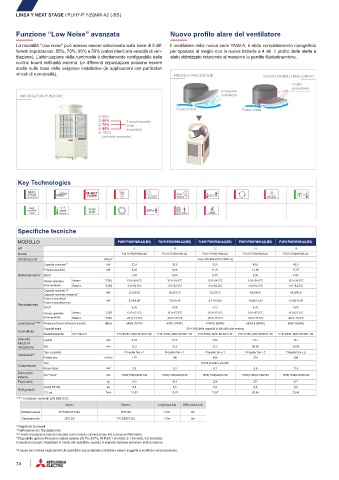

LINEA Y NEXT STAGE / PUHY-P Y(S)NW-A2 (-BS)

Funzione “Low Noise” avanzata Nuovo profilo alare del ventilatore

La modalità “Low noise” può adesso essere selezionata sulla base di 5 dif- Il ventilatore della nuova serie YNW-A, è stato completamente riprogettato
ferenti impostazioni: 85%, 70%, 60% e 50% (valori riferiti alla velocità di ven- per sposarsi al meglio con la nuova batteria a 4 lati. Il profilo delle alette è
tilazione). L’attenuazione della rumorosità è direttamente configurabile dalla stato ottimizzato riducendo al massimo le perdite fluidodinamiche.
control board dell’unità esterna. Le differenti impostazioni possono essere
scelte sulla base delle esigenze installative (in applicazioni con particolari
vincoli di rumorosità). PROFILO PRECEDENTE NUOVO PROFILO MIGLIORATO
Profilo
precedente
Creazione
IMPOSTAZIONI FUNZIONE turbolenze
Flusso d’aria Flusso d’aria
1) 50%
2) 60% 3 nuovi imposta-
3) 70% zioni
4) 85% disponibili
5) 100%
(velocità nominale)

Key Technologies

NEXT M-NET
STAGE POWER Preheat Low 52°C 18°C 9°C
generation Defrost Noise Backup
High Auto
sensible dual shift
heat Setpoint 90m USB

Specifiche tecniche
MODELLO PUHY-P200YNW-A2(-BS) PUHY-P250YNW-A2(-BS) PUHY-P300YNW-A2(-BS) PUHY-P350YNW-A2(-BS) PUHY-P400YNW-A2(-BS)
HP 8 10 12 14 16
Moduli PUHY-P200YNW-A2 PUHY-P250YNW-A2 PUHY-P300YNW-A2 PUHY-P350YNW-A2 PUHY-P400YNW-A2
Alimentazione V/Hz/n° 3-fasi 380-400-415V 50/60 Hz
Capacità nominale* 1 kW 22,4 28,0 33,5 40,0 45,0
Potenza assorbita kW 6,03 9,62 11,31 13,98 17,57
Raffreddamento SEER 7,65 6,90 6,70 6,35 5,85
Campo operativo Interno °C BU 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C
di temperatura Esterno °C BS -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C
Capacità nominale* 3 / kW 22,4/25,0 28,0/31,5 33,5/37,5 40,0/45,0 45,0/50,0
Capacità nominale massima* 2
Potenza assorbita/ kW 5,18/6,08 7,01/8,49 8,74/10,30 10,20/12,32 12,00/14,20
Riscaldamento Potenza assorbita max.
SCOP 4,35 4,39 4,12 4,33 4,00
Campo operativo Interno °C BS 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C
di temperatura Esterno °C BU -20.0~15.5°C -20.0~15.5°C -20.0~15.5°C -20.0~15.5°C -20.0~15.5°C
Livelli Sonori * 4 * 5 Pressione Sonora (Potenza sonora) dB(A) 58/59 (75/77) 60/61 (78/80) 61/64,5 (80/84) 62/64,5 (80/84) 65/67 (82/86)
Capacità totale 50~130% della capacità in kW dell’unità esterna
Connettività
Modello/Quantità CITY MULTI P10~P250, M20~M140/1~20 P10~P250, M20~M140/1~25 P10~P250, M20~M140/1~30 P10~P250, M20~M140/1~35 P10~P250, M20~M140/1~40
Diametro Liquido mm 9,52 9,52 9,52 12,7 12,7
tubazioni
refrigerante Gas mm 22,2 22,2 22,2 28,58 28,58
Tipo x quantità Propeller fan x 1 Propeller fan x 1 Propeller fan x 1 Propeller fan x 2 Propeller fan x 2
Ventilatore* 6
Portata aria m 3 /min 170 185 240 270 300
Tipo Scroll ermetico inverter
Compressore
Resa motore kW 3,5 5,3 6,7 8,6 11,4
Dimensioni A(A* 5 )xLxP mm 1858(1798)x920x740 1858(1798)x920x740 1858(1798)x920x740 1858(1798)x1240x740 1858(1798)x1240x740
esterne
Peso netto kg 213 213 226 277 277
Carica R410A kg 6,5 6,5 6,5 9,8 9,8
Refrigerante
CO 2 eq. Tons 13,57 13,57 13,57 20,46 20,46
*1,*2,*3 Condizioni nominali (JIS B8615-2)
Interno Esterno Lunghezza tubi Differenza livello
Raffrescamento 27ºC BS/19ºC BU 35ºC BS 7.5m 0m
Riscaldamento 20ºC BS 7ºC BS/6ºC BU 7.5m 0m
*3 Registrato Eurovent
*4 Raffredamento / Riscaldamento
*5 Il livello di pressione sonora misurato con il metodo convenzionale JIS a scopo di riferimento.
*6 Disponibile opzione Pressione statica esterna (30 Pa, 60 Pa, 80 Pa/3.1 mmH2O, 6.1 mmH2O, 8.2 mmH2O).
Consultare il proprio rivenditore in merito alle specifiche quando si imposta l’opzione pressione statica esterna
*A causa dei continui miglioramenti, le specifiche sopra indicate potrebbero essere soggette a modifiche senza preavviso
