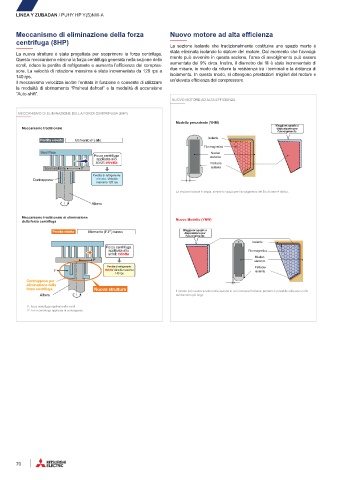

LINEA Y ZUBADAN / PUHY HP Y(S)NW-A

Meccanismo di eliminazione della forza Nuovo motore ad alta efficienza
centrifuga (8HP) La sezione isolante che tradizionalmente costituiva uno spazio morto è

La nuova struttura è stata progettata per sopprimere la forza centrifuga. stata eliminata isolando lo statore del motore. Dal momento che l’avvolgi-
Questo meccanismo elimina la forza centrifuga generata nella sezione dello mento può avvenire in questa sezione, l’area di avvolgimento può essere
scroll, riduce le perdite di refrigerante e aumenta l’efficienza del compres- aumentata del 9% circa. Inoltre, il diametro dei fili è stato incrementato di
sore. La velocità di rotazione massima è stata incrementata da 120 rps a due misure, in modo da ridurre la resistenza tra i terminali e la distanza di
140 rps. isolamento. In questo modo, si ottengono prestazioni migliori del motore e
Il meccanismo velocizza inoltre l’entrata in funzione e consente di utilizzare un’elevata efficienza del compressore.
la modalità di sbrinamento “Preheat defrost” e la modalità di accensione
“Auto-shift”.
NUOVO MOTORE AD ALTA EFFICIENZA

MECCANISMO DI ELIMINAZIONE DELLA FORZA CENTRIFUGA (8HP)
Modello precedente (YHM)
Maggiore spazio a
Meccanismo tradizionale disposizione per
l’avvolgimento
Isolante
Perdita elevata Momento (F) alto.
Filo magnetico
Scroll fisso Nucleo
Forza centrifuga statorico
applicata allo
scroll: elevata Pellicola
Scroll orbitante F isolante
Perdita di refrigerante:
Contrappeso elevata. Velocità
massima 120 rps
La sezione isolante è ampia, mentre lo spazio per l’avvolgimento del filo di rame è ridotto.
Albero

Meccanismo tradizionale di eliminazione
della forza centrifuga Nuovo Modello (YNW)
Perdita ridotta Momento (F-F’) basso Maggiore spazio a
disposizione per
l’avvolgimento
Isolante
Forza centrifuga
applicata allo Filo magnetico
scroll: ridotta
Nucleo
F statorico
Perdita di refrigerante: Pellicola
F’ ridotta Velocità massima isolante
140 rps
Contrappeso per
eliminazione della
forza centrifuga Nuova struttura Il motore può essere avvolto nella sezione in cui si trovava l’isolante, pertanto è possibile utilizzare un filo
Albero dal diametro più largo.
F: forza centrifuga applicata allo scroll
F’: forza centrifuga applicata al contrappeso
