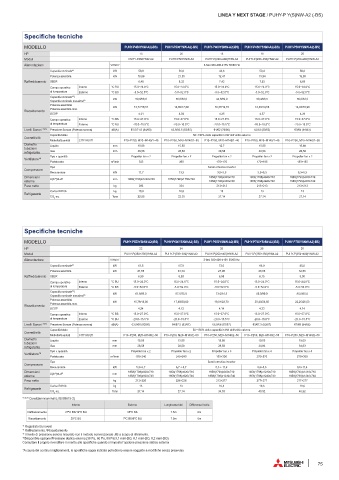

LINEA Y NEXT STAGE / PUHY-P Y(S)NW-A2 (-BS)

Specifiche tecniche

MODELLO PUHY-P450YNW-A2(-BS) PUHY-P500YNW-A2(-BS) PUHY-P400YSNW-A2(-BS) PUHY-P450YSNW-A2(-BS) PUHY-P500YSNW-A2(-BS)
HP 18 20 16 18 20
Moduli PUHY-P450YNW-A2 PUHY-P500YNW-A2 PUHY-P(200+200)YNW-A2 PUHY-P(200+250)YNW-A2 PUHY-P(250+250)YNW-A2
Alimentazione V/Hz/n° 3-fasi 380-400-415V 50/60 Hz
Capacità nominale* 1 kW 50,0 56,0 44,8 50,4 56,0
Potenza assorbita kW 18,86 21,05 12,47 15,94 19,85
Raffreddamento SEER 6,48 6,32 7,42 7,03 6,69
Campo operativo Interno °C BU 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C
di temperatura Esterno °C BS -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C
Capacità nominale* 3 / kW 50,0/56,0 56,0/63,0 44,8/50,0 50,4/56,5 56,0/63,0
Capacità nominale massima* 2
Potenza assorbita/ kW 13,77/16,51 14,85/17,89 10,37/12,16 12,20/14,56 14,03/16,98
Potenza assorbita max.
Riscaldamento
SCOP 4,31 4,04 4,35 4,37 4,39
Campo operativo Interno °C BS 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C
di temperatura Esterno °C BU -20.0~15.5°C -20.0~15.5°C -20.0~15.5°C -20.0~15.5°C -20.0~15.5°C
Livelli Sonori * 4 * 5 Pressione Sonora (Potenza sonora) dB(A) 65,5/71,0 (84/90) 63,5/66,5 (82/85) 61/62 (78/80) 62/63 (80/82) 63/64 (81/83)
Capacità totale 50~130% della capacità in kW dell’unità esterna
Connettività
Modello/Quantità CITY MULTI P10~P250, M20~M140/1~45 P10~P250, M20~M140/1~50 P10~P250, M20~M140/1~40 P10~P250, M20~M140/1~45 P10~P250, M20~M140/1~50
Diametro Liquido mm 15,88 15,88 12,7 15,88 15,88
tubazioni
refrigerante Gas mm 28,58 28,58 28,58 28,58 28,58
Tipo x quantità Propeller fan x 2 Propeller fan x 2 Propeller fan x 2 Propeller fan x 2 Propeller fan x 2
Ventilatore* 6
Portata aria m 3 /min 305 365 170+170 170+185 185+185
Tipo Scroll ermetico inverter
Compressore
Resa motore kW 11,7 13,3 3,5+3,5 3,5+5,3 5,3+5,3
Dimensioni A(A* 5 )xLxP mm 1858(1798)x1240x740 1858(1798)x1750x740 1858(1798)x920x740 1858(1798)x920x740 1858(1798)x920x740
esterne 1858(1798)x920x740 1858(1798)x920x740 1858(1798)x920x740
Peso netto kg 293 334 213+213 213+213 213+213
Carica R410A kg 10,8 10,8 13 13 13
Refrigerante
CO 2 eq. Tons 22,55 22,55 27,14 27,14 27,14

Specifiche tecniche
MODELLO PUHY-P550YSNW-A2(-BS) PUHY-P600YSNW-A2(-BS) PUHY-P650YSNW-A2(-BS) PUHY-P700YSNW-A2(-BS) PUHY-P750YSNW-A2(-BS)
HP 22 24 26 28 30
Moduli PUHY-P(250+300)YNW-A2 PUHY-P(300+300)YNW-A2 PUHY-P(250+400)YNW-A2 PUHY-P(350+350)YNW-A2 PUHY-P(350+400)YNW-A2
Alimentazione V/Hz/n° 3-fasi 380-400-415V 50/60 Hz
Capacità nominale* 1 kW 61,5 67,0 73,0 80,0 85,0
Potenza assorbita kW 21,65 23,34 27,96 28,88 32,56
Raffreddamento SEER 6,59 6,50 6,08 6,15 5,90
Campo operativo Interno °C BU 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C 15.0~24.0°C
di temperatura Esterno °C BS -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C -5.0~52.0°C
Capacità nominale* 3 / kW 61,5/69,0 67,0/75,0 73,0/81,5 80,0/90,0 85,0/95,0
Capacità nominale massima* 2
Potenza assorbita/
Potenza assorbita max. kW 15,76/18,80 17,49/20,60 19,01/22,70 20,40/24,65 22,25/26,53
Riscaldamento
SCOP 4,24 4,12 4,14 4,33 4,14
Campo operativo Interno °C BS 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C 15.0~27.0°C
di temperatura Esterno °C BU -20.0~15.5°C -20.0~15.5°C -20.0~15.5°C -20.0~15.5°C -20.0~15.5°C
Livelli Sonori * 4 * 5 Pressione Sonora (Potenza sonora) dB(A) 63,5/66 (82/85) 64/67,5 (83/87) 66,5/68 (83/87) 65/67,5 (83/87) 67/69 (84/88)
Capacità totale 50~130% della capacità in kW dell’unità esterna
Connettività
Modello/Quantità CITY MULTI P10~P250, M20~M140/2~50 P10~P250, M20~M140/2~50 P10~P250, M20~M140/2~50 P10~P250, M20~M140/2~50 P10~P250, M20~M140/2~50
Diametro Liquido mm 15,88 15,88 15,88 19,05 19,05
tubazioni
refrigerante Gas mm 28,58 28,58 28,58 34,93 34,93
Tipo x quantità Propeller fan x 2 Propeller fan x 2 Propeller fan x 3 Propeller fan x 4 Propeller fan x 4
Ventilatore* 6
Portata aria m 3 /min 185+240 240+240 185+300 270+270 270+300
Tipo Scroll ermetico inverter
Compressore
Resa motore kW 5,3+6,7 6,7 + 6,7 5,3 + 11,4 8,6+8,6 8,6+11,4
Dimensioni A(A* 5 )xLxP mm 1858(1798)x920x740 1858(1798)x920x740 1858(1798)x920x740 1858(1798)x1240x740 1858(1798)x1240x740
esterne 1858(1798)x920x740 1858(1798)x920x740 1858(1798)x1240x740 1858(1798)x1240x740 1858(1798)x1240x740
Peso netto kg 213+226 226+226 213+277 277+277 277+277
Carica R410A kg 13 13 16,3 19,6 19,6
Refrigerante
CO 2 eq. Tons 27,14 27,14 34,03 40,92 40,92
*1,*2,*3 Condizioni nominali (JIS B8615-2)
Interno Esterno Lunghezza tubi Differenza livello
Raffrescamento 27ºC BS/19ºC BU 35ºC BS 7.5m 0m
Riscaldamento 20ºC BS 7ºC BS/6ºC BU 7.5m 0m
*3 Registrato Eurovent
*4 Raffredamento / Riscaldamento
*5 Il livello di pressione sonora misurato con il metodo convenzionale JIS a scopo di riferimento.
*6 Disponibile opzione Pressione statica esterna (30 Pa, 60 Pa, 80 Pa/3.1 mmH2O, 6.1 mmH2O, 8.2 mmH2O).
Consultare il proprio rivenditore in merito alle specifiche quando si imposta l’opzione pressione statica esterna
*A causa dei continui miglioramenti, le specifiche sopra indicate potrebbero essere soggette a modifiche senza preavviso
