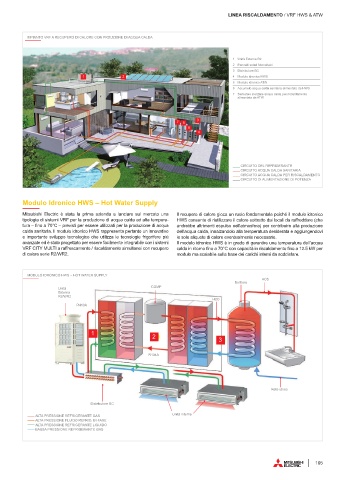

Page 167 - MITSUBISHIELECTRIC - SISTEMI VRF - DELLAFIORE

LINEA RISCALDAMENTO / VRF HWS & ATW

IMPIANTO VRF A RECUPERO DI CALORE CON PRDUZIONE DI ACQUA CALDA

1 Unità Esterne R2
2 Pannelli solari fotovoltaici
3 Distributore BC
1 2 4 Modulo idronico HWS
5 Modulo idronico ATW
6 Accumulo acqua calda sanitaria alimentato da HWS
7 Serbatoio inerziale acqua calda per riscaldamento
alimentato da ATW

3
7 6
5
4

CIRCUITO DEL REFRIGERANTE
CIRCUITO ACQUA CALDA SANITARIA
CIRCUITO ACQUA CALDA PER RISCALDAMENTO
CIRCUITO DI ALIMENTAZIONE DI POTENZA

Modulo Idronico HWS – Hot Water Supply
Mitsubishi Electric è stata la prima azienda a lanciare sul mercato una Il recupero di calore gioca un ruolo fondamentale poiché il modulo idronico
tipologia di sistemi VRF per la produzione di acqua calda ad alta tempera- HWS consente di riutilizzare il calore sottratto dai locali da raffreddare (che
tura – fino a 70°C – previsti per essere utilizzati per la produzione di acqua andrebbe altrimenti espulso nell’atmosfera) per contribuire alla produzione
calda sanitaria. Il modulo idronico HWS rappresenta pertanto un innovativo dell’acqua calda, innalzandolo alla temperatura desiderata e aggiungendovi
e importante sviluppo tecnologico che utilizza le tecnologie frigorifere più le sole aliquote di calore eventualmente necessarie.
avanzate ed è stato progettato per essere facilmente integrabile con i sistemi Il modulo idronico HWS è in grado di garantire una temperatura dell’acqua
VRF CITY MULTI a raffrescamento / riscaldamento simultanei con recupero calda in ritorno fino a 70°C con capacità in riscaldamento fino a 12.5 kW per
di calore serie R2/WR2. modulo ma scalabile sulla base dei carichi interni da soddisfare.

MODULO IDRONICO HWS – HOT WATER SUPPLY
ACS
Bollitore
Unità COMP
Esterna
R2/WR2
H2O
R410A

1
2
3

R134A

Rete idrica

Distributore BC

ALTA PRESSIONE REFRIGERANTE GAS Unità interne
ALTA PRESSIONE FLUIDO REFRIG. BI-FASE
ALTA PRESSIONE REFRIGERANTE LIQUIDO
BASSA PRESSIONE REFRIGERANTE GAS
