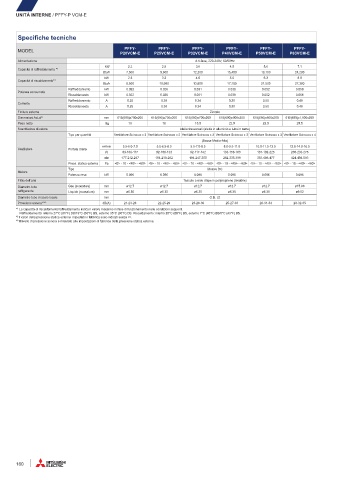

Page 162 - MITSUBISHIELECTRIC - SISTEMI VRF - DELLAFIORE

UNITÀ INTERNE / PFFY-P VCM-E

Specifiche tecniche

PFFY- PFFY- PFFY- PFFY- PFFY- PFFY-
MODEL
P20VCM-E P25VCM-E P32VCM-E P40VCM-E P50VCM-E P63VCM-E
Alimentazione A 1-fase, 220-240V, 50/60Hz
kW 2.2 2.8 3.6 4.5 5.6 7.1
Capacità di raffreddamento * 1
Btu/h 7,500 9,600 12,300 15,400 19,100 24,200
kW 2.5 3.2 4.0 5.0 6.3 8.0
Capacità di riscaldamento* 1
Btu/h 8,500 10,900 13,600 17,100 21,500 27,300
Raffreddamento kW 0.022 0.026 0.031 0.038 0.052 0.058
Potenza consumata
Riscaldamento kW 0.022 0.026 0.031 0.038 0.052 0.058
Raffreddamento A 0.25 0.30 0.34 0.38 0.50 0.49
Corrente
Riscaldamento A 0.25 0.30 0.34 0.38 0.50 0.49
Finitura esterna Zincato
Dimensioni AxLxP mm 615(690)x700x200 615(690)x700x200 615(690)x700x200 615(690)x900x200 615(690)x900x200 615(690)x1,100x200
Peso netto kg 18 18 18.5 22.5 22.5 25.5
Scambiatore di calore Alette trasversali (aletta in alluminio e tubo in rame)
Tipo per quantità Ventilatore Scirocco x 2 Ventilatore Scirocco x 2 Ventilatore Scirocco x 2 Ventilatore Scirocco x 3 Ventilatore Scirocco x 3 Ventilatore Scirocco x 4
(Bassa-Media-Alta)
m 3 /min 5.5-6.0-7.0 5.5-6.5-8.0 5.5-7.0-8.5 8.0-9.5-11.0 10.0-11.5-13.5 12.0-14.0-16.5
Ventilatore Portata d’aria
l/s 83-100-117 92-108-133 92-117-142 133-158-183 167-192-225 200-233-275
cfm 177-212-247 194-230-282 194-247-300 282-335-388 353-406-477 424-494-583
Press. statica esterna Pa <0> - 10 - <40> - <60> <0> - 10 - <40> - <60> <0> - 10 - <40> - <60> <0> - 10 - <40> - <60> <0> - 10 - <40> - <60> <0> - 10 - <40> - <60>
Tipo Motore DC
Motore
Potenza resa kW 0.096 0.096 0.096 0.096 0.096 0.096
Filtro dell’aria Tessuto a nido d'ape in polipropilene (lavabile)
Diametro tubo Gas (svasatura) mm ø12.7 ø12.7 ø12.7 ø12.7 ø12.7 ø15.88
refrigerante Liquido (svasatura) mm ø6.35 ø6.35 ø6.35 ø6.35 ø6.35 ø9.52
Diametro tubo di scolo locale mm O.D. 32
Pressione sonora* 2 * 3 dB(A) 21-23-26 22-25-29 23-26-30 25-27-30 28-31-34 28-32-35
* 1 La capacità di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti.
Raffreddamento: interno 27°C (81°F) DB/19°C (66°F) BS, esterno 35°C (95°F) DB. Riscaldamento: interno 20°C (68°F) BS, esterno 7°C (45°F) BS/6°C (43°F) BS.
* 2 I valori della pressione statica esterna impostati in fabbrica sono indicati senza <>.
* 3 Il livello di pressione sonora è misurato alle impostazioni di fabbrica della pressione statica esterna.

160
