LINEA RISCALDAMENTO / VRF HWS & ATW

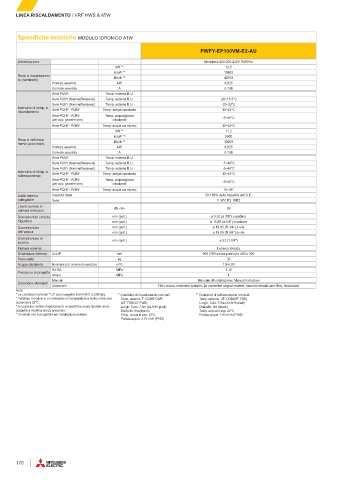

Specifiche tecniche MODULO IDRONICO ATW
PWFY-EP100VM-E2-AU

Alimentazione Monofase 220-230-240V 50/60Hz
kW * 1 12.5
kcal/h * 1 10800
Resa in riscaldamen- Btu/h * 1 42700
to (nominale)
Potenza assorbita kW 0.025
Corrente assorbita A 0.138
Serie PUMY Temp. esterna B.U.
Serie PUHY (Nominal/Seasonal) Temp. esterna B.U. -20~15.5°C
Serie PURY (Nominal/Seasonal) Temp. esterna B.U. -20~32°C
Intervallo di temp. in Serie PQHY - PQRY Temp. acqua circolante 10~45°C
riscaldamento
Serie PQHY - PQRY Temp. acqua/glicole
(per app. geotermiche) circolante -5~45°C
Serie PQHY - PQRY Temp. acqua sul ritorno 10~40°C
kW * 2 11.2
kcal/h * 2 9600
Resa in raffresca-
mento (nominale) Btu/h * 2 38200
Potenza assorbita kW 0.025
Corrente assorbita A 0.138
Serie PUMY Temp. esterna B.U.
Serie PUHY (Nominal/Seasonal) Temp. esterna B.U. -5~46°C
Serie PURY (Nominal/Seasonal) Temp. esterna B.U. -5~46°C
Intervallo di temp. in
raffrescamento Serie PQHY - PQRY Temp. acqua circolante 10~45°C
Serie PQHY - PQRY Temp. acqua/glicole
(per app. geotermiche) circolante -5~45°C
Serie PQHY - PQRY Temp. acqua sul ritorno 10~35°
Unità esterna Capacità totale 50-100% della capacità dell’U.E.
collegabile Serie Y, WY, R2, WR2
Livello sonoro in
camera anecoica dB <A> 29
Diametro tubi circuito mm (poll.) ø 9.52 (ø 3/8”) a saldare
frigorifero mm (poll.) ø 15.88 (ø 5/8”) a saldare
Diametro tubo mm (poll.) ø 19.05 (R 3/4”) a vite
dell’acqua mm (poll.) ø 19.05 (R 3/4”) a vite
Diametro tubo di
scarico mm (poll.) ø 32 (1-1/4”)
Finitura esterna Lamiera zincata
Dimensioni esterne AxLxP mm 800 (785 senza piedini) x 450 x 300
Peso netto kg 36
Acqua circolante Nominale (Int. volume di esercizio) m 3 /h 1.8-4.30
R410A MPa 4.15
Pressione di progetto
Acqua MPa 1
Manuali Manuale di installazione, Manuali Istruzioni
Dotazione standard
Accessorio Filtro acqua, materiale isolante, 2x connettori segnali esterni, raccordi idraulici per filtro, flussostato
Nota:
* Le condizioni nominali *1.2* sono soggette a EN14511-2:2004(E). * 1 Condizioni di riscaldamento nominali * 2 Condizioni di raffrescamento nominali:
* Installare il modulo in un ambiente con temperatura a bulbo umido non Temp. esterna: 7° CDB/6°CWB Temp. esterna: 35° CDB/(95° FDB)
superiore a 32°C. (45° FDB/43° FWB) Lungh. Tubo: 7.5m (24-9/16 piedi)
* A causa dei continui miglioramenti, le specifiche sopra riportate sono Lungh. Tubo: 7.5m (24-9/16 piedi) Dislivello: 0m (0piedi)
soggette a modifica senza preavviso. Dislivello: 0m (0piedi) Temp. acqua in asp: 23°C
* Il modulo non è progettato per installazione esterna. Temp. acqua in asp: 30°C Portata acqua: 1.93 m 3 /h (P100)
Portata acqua: 2.15 m 3 /h (P100)
