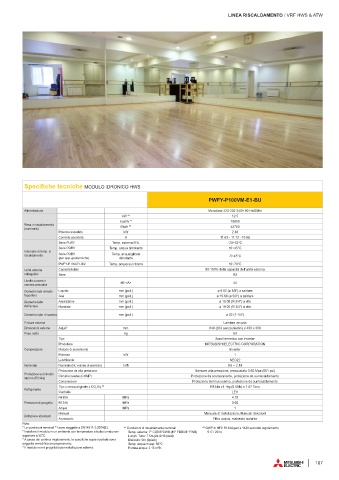

LINEA RISCALDAMENTO / VRF HWS & ATW

Specifiche tecniche MODULO IDRONICO HWS

PWFY-P100VM-E1-BU

Alimentazione Monofase 220-230-240V 50 Hz/60Hz
kW * 1 12.5
kcal/h * 1 10800
Resa in riscaldamento
(nominale) Btu/h * 1 42700
Potenza assorbita kW 2.48
Corrente assorbita A 11.63 - 11.12 - 10.66
Serie PURY Temp. esterna B.U. -20~32°C
Serie PQRY Temp. acqua circolante 10~45°C
Intervallo di temp. in
riscaldamento Serie PQRY Temp. acqua/glicole -5~45°C
(per app. geotermiche) circolante
PWFY-P VM-E1-BU Temp. acqua sul ritorno 10~70°C
Unità esterna Capacità totale 50-100% della capacità dell’unità esterna
collegabile Serie R2
Livello sonoro in
camera anecoica dB <A> 44
Diametro tubi circuito Liquido mm (poll.) ø 9.52 (ø 3/8”) a saldare
frigorifero Gas mm (poll.) ø 15.88 (ø 5/8”) a saldare
Diametro tubo Aspirazione mm (poll.) ø 19.05 (R 3/4”) a vite
dell’acqua Mandata mm (poll.) ø 19.05 (R 3/4”) a vite
Diametro tubo di scarico mm (poll.) ø 32 (1-1/4”)
Finitura esterna Lamiera zincata
Dimensioni esterne AxLxP mm. 848 (833 senza piedini) x 450 x 300
Peso netto kg 63
Tipo Scroll ermetico con inverter
Produttore MITSUBISHI ELECTRIC CORPORATION
Compressore Metodo di avviamento Inverter
Potenza kW 1
Lubrificante NEO22
Nominale Nominale (Int. volume di esercizio) m 3 /h 0.6 ~ 2.15
Protezione da alta pressione Sensore alta pressione, pressostato 3.60 Mpa (601 psi)
Protezione sul circuito Circuito inverter (COMP)
interno (R134a) Protezione da sovracorrente, protezione da surriscaldamento
Compressore Protezione termica scarico, protezione da surriscaldamento
Tipo x carica originale x CO 2 Eq.* 2 R134a x1.1kg (0.50lb) x 1.57 Tons
Refrigerante
Controllo LEV
R410A MPa 4.15
Pressione di progetto R134A MPa 3.60
Acqua MPa 1
Manuali Manuale di installazione, Manuali Istruzioni
Dotazione standard
Accessorio Filtro acqua, materiale isolante
Nota:
* Le condizioni nominali *1 sono soggette a EN14511-2:2004(E). * 1 Condizioni di riscaldamento nominali * 2 GWP di HFC R134A pari a 1430 secondo regolamento
* Installare il modulo in un ambiente con temperatura a bulbo umido non Temp. esterna: 7° CDB/6°CWB (45° FDB/43° FWB) 517 / 2014.
superiore a 32°C. Lungh. Tubo: 7.5m (24-9/16 piedi)
* A causa dei continui miglioramenti, le specifiche sopra riportate sono Dislivello: 0m (0piedi)
soggette a modifica senza preavviso. Temp. acqua in asp: 65°C
* Il modulo non è progettato per installazione esterna. Portata acqua: 2.15 m 3 /h.
167
