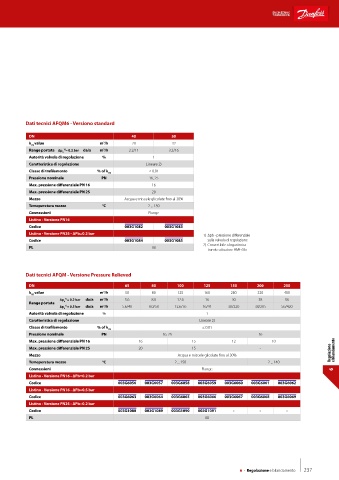

Dati tecnici AFQM6 - Versiono standard

DN 40 50
3
k value m /h 20 32
VS
1)
3
Range portata ∆p b = 0.2 bar da/a m /h 2.2/11 3.2/16
Autorità valvola di regolazione % 1
Caratteristica di regolazione Lineare 2)
Classe di trafilamento % of k ≤ 0.01
VS
Pressione nominale PN 16, 25
Max. pressione differenziale PN 16 16
Max. pressione differenziale PN 25 20
Mezzo Acqua e miscele glicolate fino al 30%
Temeperatura mezzo °C 2 ... 150
Connessioni Flange
Listino - Versione PN16
Codice 003G1082 003G1083
Listino - Versione PN25 - ΔPb=0.2 bar 1) ∆pb - pressione differenziale
Codice 003G1084 003G1085 sulla valvola di regolazione
2) Convertibile a logaritmica
PL 08
tramite attuatore AME 65x

Dati tecnici AFQM - Versione Pressure Relieved
DN 65 80 100 125 150 200 250
k value m /h 50 80 125 160 280 320 400
3
VS
1)
3
∆p b = 0.2 bar da/a m /h 5.6 8.0 12.6 16 30 38 56
Range portata
1)
3
∆p b = 0.5 bar da/a m /h 5.6/40 8.0/58 12.6/76 16/91 30/220 38/285 56/420
Autorità valvola di regolazione % 1
Caratteristica di regolazione Lineare 2)
Classe di trafilamento % of k ≤ 0.01
VS
Pressione nominale PN 16, 25 16
Max. pressione differenziale PN 16 16 15 12 10
Max. pressione differenziale PN 25 20 15 - e bilanciamento
Mezzo Acqua e miscele glicolate fino al 30% Regolazione
Temeperatura mezzo °C 2 ... 150 2 ... 140
Connessioni Flange 6
Listino - Versione PN16 - ΔPb=0.2 bar
Codice 003G6056 003G6057 003G6058 003G6059 003G6060 003G6061 003G6062
Listino - Versione PN16 - ΔPb=0.5 bar
Codice 003G6063 003G6064 003G6065 003G6066 003G6067 003G6068 003G6069
Listino - Versione PN25 - ΔPb=0.2 bar
Codice 003G1088 003G1089 003G1090 003G1091 - - -
PL 08

6 - Regolazione e bilanciamento 237
