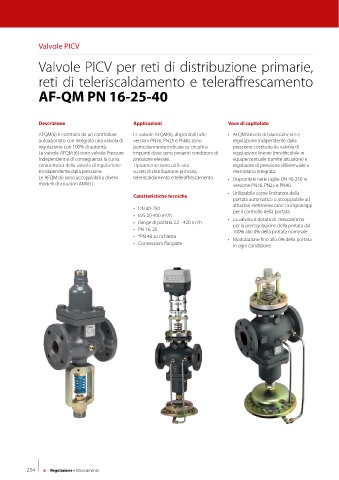

Page 236 - DANFOSS - CATALOGO GENERALE - DELLAFIORE

Valvole PICV

Valvole PICV per reti di distribuzione primarie,

reti di teleriscaldamento e teleraffrescamento

AF-QM PN 16-25-40

Descrizione Applicazioni Voce di capitolato

AFQM(6) è costituita da un controllore Le valvole AFQM(6), disponibili nelle • AFQM Valvola di bilanciamento e
autoazionato con integrata una valvola di versioni PN16, PN25 e PN40, sono regolazione indipendente dalla
regolazione con 100% di autorità. particolarmente indicate su circuiti e pressione costituita da valvola di
Le valvole AFQM (6) sono valvole Pressure impianti dove sono presenti condizioni di regolazione lineare (modificabile in
Independent e di conseguenza la curva pressione elevate. equipercentuale tramite attuatore) e
caratteristica della valvola di regolazione Tipicamente sono utilizzate regolatore di pressione differenziale a
è indipendente dalla pressione. su reti di distribuzione primaria, membrana integrato.
Le AFQM (6) sono accoppiabili a diversi teleriscaldamento e teleraffrescamento. • Disponibile nelle taglie DN 40-250 in
modelli di attuatori AMV(E). versione PN16, PN25 e PN40.
Caratteristiche tecniche • Utilizzabile come limitatore della
portata automatico o accoppiabile ad
attuatori elettromeccanici a ingranaggi
• DN 40-250 per il controllo della portata.
3
• kVS 20-400 m /h
3
• Range di portata 2.2 - 420 m /h • La valvola è dotata di meccanismo
per la preregolazione della portata dal
• PN 16, 25 100% allo 0% della portata nominale.
• *PN 40 su richiesta • Modulazione fino allo 0% della portata
• Connessioni flangiate in ogni condizione.

234 6 - Regolazione e bilanciamento
