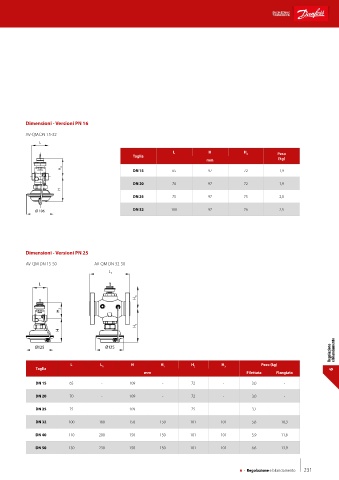

Dimensioni - Versioni PN 16

AV-QM DN 15-32
L
L H H 2 Peso
Taglia
mm (kg)
H 2
DN 15 65 97 72 1,9

DN 20 70 97 72 1,9
H
DN 25 75 97 75 2,0

Ø 106 DN 32 100 97 76 2,5

Dimensioni - Versioni PN 25
AV-QM DN 15-50 AV-QM DN 32-50
L 1

L

H 3

H 2

H 1
H

Regolazione e bilanciamento
Ø125 Ø125

L L 1 H H 1 H 2 H 3 Peso (kg)
Taglia 6
mm Filettata Flangiata
DN 15 65 - 109 - 72 - 3,0 -

DN 20 70 - 109 - 72 - 3,0 -

DN 25 75 - 109 - 75 - 3,2 -

DN 32 100 180 150 150 101 101 5,8 10,3

DN 40 110 200 150 150 101 101 5,9 11,8

DN 50 130 230 150 150 101 101 6,6 13,9

6 - Regolazione e bilanciamento 231
