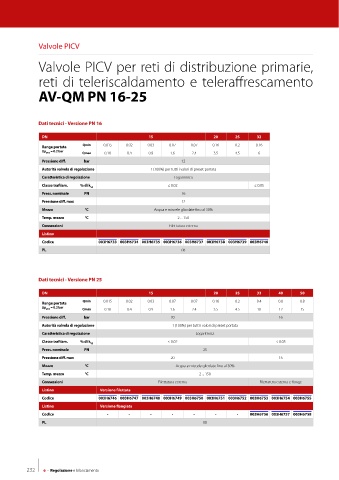

Valvole PICV

Valvole PICV per reti di distribuzione primarie,

reti di teleriscaldamento e teleraffrescamento

AV-QM PN 16-25

Dati tecnici - Versione PN 16

DN 15 20 25 32

Range portata Qmin 0.015 0.02 0.03 0.07 0.07 0.16 0.2 0.16
∆p MCV = 0.2 bar Qmax 0.18 0.4 0.9 1.6 2.4 3.5 4.5 6
Pressione diff. bar 12
Autorità valvola di regolazione 1 (100%) per tutti i valori di preset portata
Caratteristica di regolazione Logaritmica
Classe trafilam. % di k ≤ 0.02 ≤ 0.05
VS
Press. nominale PN 16
Pressione diff. max 12
Mezzo °C Acqua e miscele glicolate fino al 30%
Temp. mezzo °C 2 ... 150
Connessioni Filettatura esterna
Listino
Codice 003H6733 003H6734 003H6735 003H6736 003H6737 003H6738 003H6739 003H6740
PL 08

Dati tecnici - Versione PN 25

DN 15 20 25 32 40 50
Range portata Qmin 0.015 0.02 0.03 0.07 0.07 0.16 0.2 0.4 0.8 0.8
∆p MCV = 0.2 bar Qmax 0.18 0.4 0.9 1.6 2.4 3.5 4.5 10 12 15
Pressione diff. bar 20 16
Autorità valvola di regolazione 1 (100%) per tutti i valori di preset portata
Caratteristica di regolazione Logaritmica
Classe trafilam. % di k ≤ 0.02 ≤ 0.05
VS
Press. nominale PN 25
Pressione diff. max 20 16
Mezzo °C Acqua e miscele glicolate fino al 30%
Temp. mezzo °C 2 ... 150
Connessioni Filettatura esterna Filettatura esterna e flange
Listino Versione filettata
Codice 003H6746 003H6747 003H6748 003H6749 003H6750 003H6751 003H6752 003H6753 003H6754 003H6755
Listino Versione flangiata
Codice - - - - - - - 003H6756 003H6757 003H6758
PL 08
