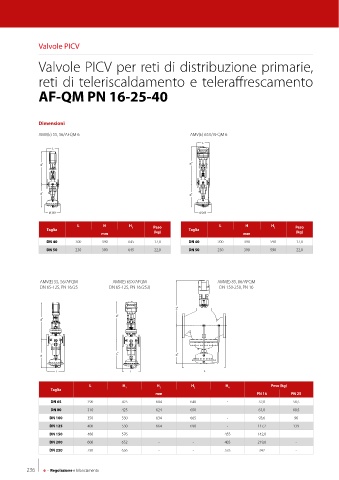

Valvole PICV

Valvole PICV per reti di distribuzione primarie,

reti di teleriscaldamento e teleraffrescamento

AF-QM PN 16-25-40

Dimensioni

AMV(E) 55, 56/AFQM 6 AMV(E) 65X/AFQM 6
L
L

H 2
H 2

H 1 H 1

Ø 263 Ø 263

L H H 2 Peso L H H 2 Peso
Taglia Taglia
mm (kg) mm (kg)
DN 40 200 390 645 17,0 DN 40 200 390 590 17,0
DN 50 230 390 645 22,0 DN 50 230 390 590 22,0

AMV(E) 55, 56/AFQM AMV(E) 65X/AFQM AMV(E) 85, 86/AFQM
DN 65-125, PN 16/25 DN 65-125, PN 16/253) DN 150-250, PN 16

H 4 H 4 H 4
H 3 H 3 H 3
H 2 H 2 H 2

H 1 H 1 H 1 H 1 H 1
H 1 H 1 H 1 H 1

L L
L L L L L L L
L H 1 H 2 H 3 H 4 Peso (kg)
Taglia
mm PN 16 PN 25
DN 65 290 425 604 640 - 52,0 58,5
DN 80 310 425 624 650 - 61,0 60,5
DN 100 350 530 634 665 - 93,6 96
DN 125 400 530 664 690 - 117,2 139
DN 150 480 576 - - 455 142,0 -
DN 200 600 652 - - 483 219,0 -
DN 250 730 656 - - 533 342 -

236 6 - Regolazione e bilanciamento
